Строительство НПЗ с учётом атак БПЛА

💯 Строительство нефтебаз и НПЗ в эпоху беспилотной угрозы: защита должна начинаться с генерального плана

Атаки беспилотников меняют сам подход к проектированию объектов нефтяной инфраструктуры. Раньше безопасность НПЗ или нефтебазы рассчитывали прежде всего на технологическую аварию, утечку, пожар, взрыв, отказ оборудования и действия нарушителя на земле. Теперь необходимо учитывать удар сверху, падение обломков, одновременное повреждение нескольких установок, нарушение электроснабжения и повторную атаку во время ликвидации пожара.

Актуальность проблемы подтверждают события 18–19 июля 2026 года: после падения беспилотника возник пожар на нефтебазе в Ногинске, тушение которого продолжалось до следующего дня. О завершении тушения сообщали региональные власти.

Новый нефтяной объект следует проектировать не как предприятие, к которому позднее добавят несколько антидроновых установок, а как изначально устойчивую инженерную систему.

Полностью непроницаемой защиты не существует. Однако грамотное сочетание обнаружения, радиоэлектронного противодействия, активного перехвата, физических барьеров, противопожарной автоматики и резервирования способно резко уменьшить вероятность катастрофических последствий.

Главная цель — не только сбить беспилотник

Противодроновая защита часто ошибочно сводится к покупке комплекса РЭБ или размещению огневой группы. Но уничтожение летящего аппарата — только одна из задач.

Правильно спроектированная система должна последовательно:

  • обнаружить воздушный объект;
  • подтвердить, что это не птица, гражданское воздушное судно или разрешенный дрон;
  • определить степень угрозы;
  • передать информацию ответственным подразделениям;
  • попытаться нарушить управление или навигацию;
  • при наличии законных полномочий организовать перехват;
  • не допустить попадания аппарата или его обломков в критический узел;
  • локализовать возникший пожар;
  • сохранить управление, связь и противопожарное водоснабжение;
  • быстро восстановить хотя бы минимальную работоспособность предприятия.

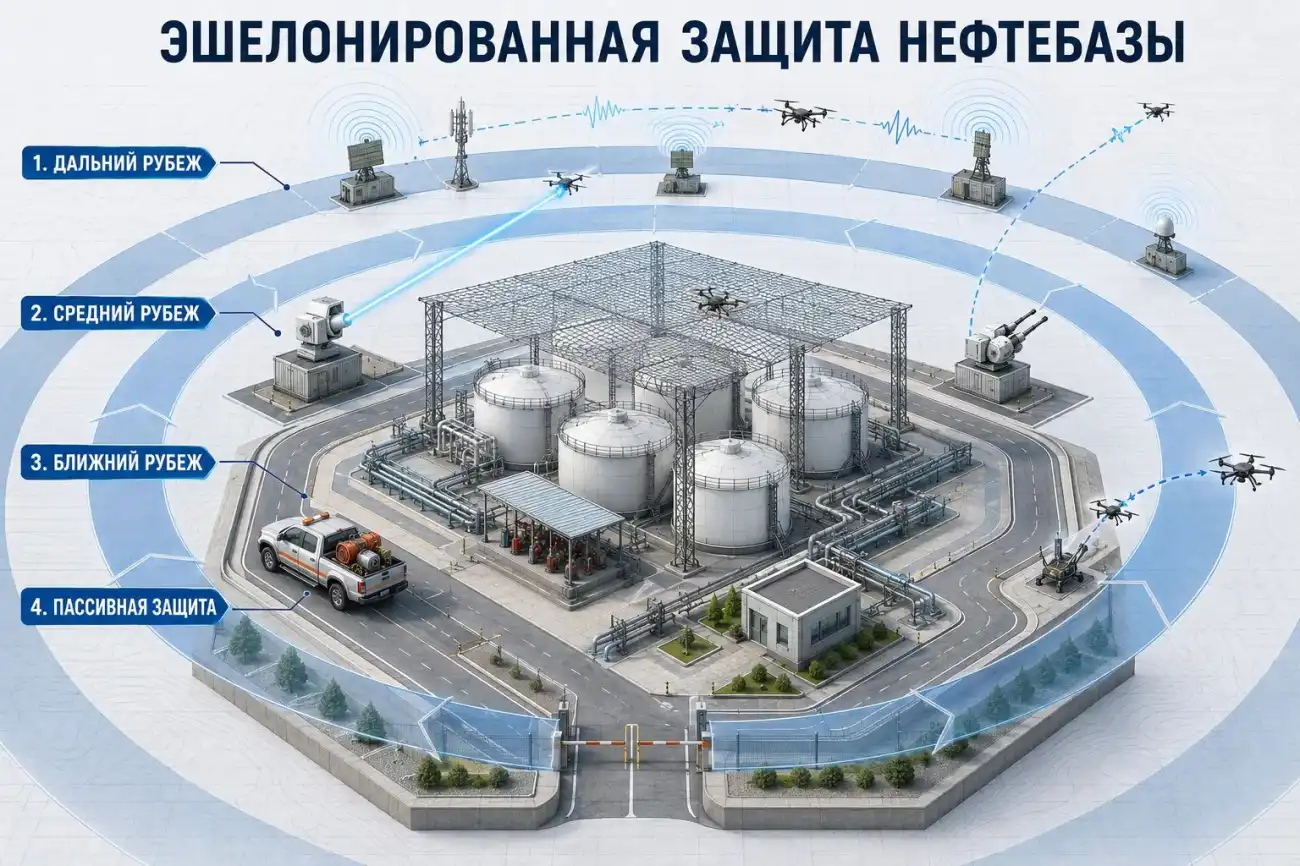

Таким образом, речь идет не об одном «куполе», а о многослойной защите, в которой отказ отдельного элемента не приводит к потере всего объекта.

НПЗ и нефтебаза требуют разных моделей защиты

Хотя оба объекта работают с нефтью и нефтепродуктами, характер их уязвимости различается.

Для нефтебазы наиболее критичны

  • резервуарные парки;
  • насосные станции;
  • узлы переключения и запорная арматура;
  • железнодорожные и автомобильные сливо-наливные эстакады;
  • системы пенного пожаротушения;
  • насосные противопожарного водоснабжения;
  • электроснабжение и диспетчерская;
  • обвалование и системы отвода загрязненных стоков.

Основной риск — повреждение емкости с последующим разливом, горением продукта, тепловым воздействием на соседние резервуары и каскадным развитием аварии.

Для НПЗ дополнительно уязвимы

  • технологические установки с высокими температурами и давлением;
  • печи, колонны, компрессоры и реакторные блоки;
  • межцеховые трубопроводы;
  • факельное хозяйство;
  • системы аварийного останова;
  • центральные операторные;
  • энергоцентры, подстанции и кабельные эстакады;
  • установки азота, пара, воздуха и оборотного водоснабжения.

На НПЗ даже относительно небольшое повреждение может вызвать остановку нескольких взаимосвязанных производств. Поэтому здесь особенно важны секционирование, автоматический останов, сохранение утилит и исключение эффекта домино.

Первый контур: оценка угрозы еще до выбора площадки

Проектирование следует начинать не с оборудования, а с модели угроз и последствий.

Необходимо рассмотреть как минимум следующие сценарии:

  • одиночный малый беспилотник;
  • тяжелый дальний аппарат;
  • несколько целей, прибывающих с разных направлений;
  • автономный аппарат, не зависящий от спутниковой навигации;
  • беспилотник с оптоволоконным или иным помехоустойчивым управлением;
  • падение обломков после внешнего перехвата;
  • прямое попадание в резервуар или технологическую установку;
  • поражение противопожарной насосной либо энергоцентра;
  • повторное воздействие во время тушения;
  • сочетание воздушной атаки с кибератакой, диверсией или отключением связи.

Затем оборудование и здания следует разделить по последствиям их потери.

Первая категория — узлы, разрушение которых способно вызвать крупный пожар, массовый разлив или полную потерю управления.

Вторая категория — системы, необходимые для локализации аварии: противопожарные насосные, источники воды, аварийное питание, связь, запорная арматура, операторные.

Третья категория — оборудование, которое можно временно вывести из эксплуатации без развития катастрофического сценария.

Такое ранжирование позволяет не пытаться одинаково защищать каждый квадратный метр, а концентрировать самые дорогие решения вокруг действительно критичных элементов.

Второй контур: генеральный план, уменьшающий последствия удара

Наиболее надежная защита закладывается в расположение объектов.

Разделение технологических зон

Резервуарные группы, насосные, эстакады, энергетические объекты и административные здания не должны образовывать один плотный неразделенный массив. Нормативные противопожарные расстояния остаются обязательной основой, но дополнительно следует оценивать разлет обломков, тепловое излучение и вероятность одновременного повреждения соседних систем.

Особенно важно физически разделять:

  • основную и резервную противопожарные насосные;
  • основное и аварийное электроснабжение;
  • рабочий и резервный каналы связи;
  • центральную операторную и резервный пункт управления;
  • взаимозаменяемые технологические линии.

Если две резервные системы находятся в одном здании, на одной эстакаде или питаются через один кабельный коллектор, фактически резервирования нет.

Секционирование коммуникаций

Трубопроводная сеть должна позволять быстро изолировать поврежденный участок. Для этого предусматриваются дистанционно управляемые отсечные устройства, обратные клапаны, локальные контуры сбора продукта и возможность безопасного перевода установки в аварийное состояние.

Кабельные трассы, линии управления и пожарной автоматики желательно прокладывать раздельно, защищать от огня и механических повреждений. На критических направлениях оправдано подземное либо конструктивно защищенное размещение.

Защитные экраны и земляные преграды

Земляные валы, железобетонные экраны и локальные огнестойкие перегородки могут ограничивать распространение разлива, теплового потока и осколков. Но такие сооружения не должны мешать вентиляции, пожарным проездам, эвакуации и работе стационарных средств тушения.

Любая защитная конструкция должна проверяться не только на способность остановить обломок, но и на то, не ухудшит ли она развитие пожара и действия спасателей.

Третий контур: физическая защита и комплекс «Паутина»

15 июля 2026 года Ростех представил комплекс физической защиты промышленных объектов от беспилотников «Паутина». Он состоит из независимых несущих колонн, опор и силовой сети.

По данным разработчика, базовая конструкция рассчитана на остановку аппарата массой до 200 килограммов, движущегося со скоростью до 250 километров в час. Заявлена возможность защиты сооружений высотой более 25 метров и территорий практически любой площади. Конструкция собирается на болтовых соединениях без сварки, что упрощает монтаж на пожароопасных действующих объектах. При этом испытания с различными типами беспилотников продолжаются, поэтому заявленные характеристики следует рассматривать именно как данные производителя, требующие подтверждения для конкретного проекта. Описание комплекса опубликовано Ростехом.

Для НПЗ и нефтебаз такое решение перспективно, но оно не должно превращаться в обычную сетку, натянутую непосредственно над резервуарами.

Проект «Паутины» или ее аналога должен учитывать:

  • передачу динамической нагрузки на отдельные фундаменты;
  • исключение падения колонн и сети на резервуар;
  • безопасное расстояние до дыхательной арматуры и сбросных устройств;
  • доступ к пенным камерам, пожарным мониторам и системам охлаждения;
  • работу подъемной и ремонтной техники;
  • молниезащиту и выравнивание потенциалов;
  • ветровые, гололедные и температурные нагрузки;
  • коррозионную стойкость;
  • возможное возгорание застрявшего аппарата;
  • траекторию падения обломков;
  • эвакуационные пути и пожарные проезды;
  • возможность быстрой замены поврежденной секции.

Опоры физического барьера не следует связывать с защищаемым резервуаром или технологической установкой: энергия удара должна передаваться в самостоятельную конструкцию.

Наиболее рационально защищать сетчатыми системами не весь объект сплошь, а:

  • наиболее опасные резервуарные группы;
  • противопожарные насосные;
  • узлы запорной арматуры;
  • энергоцентры и трансформаторные подстанции;
  • операторные и резервные пункты управления;
  • небольшие, но незаменимые технологические установки.

Физический барьер особенно ценен как последняя пассивная линия: он действует независимо от наличия электроэнергии, радиоканала, квалификации оператора и способа управления беспилотником.

Но сеть не гарантирует, что аппарат не взорвется при столкновении, и не задерживает все осколки. Поэтому она эффективна только совместно с противопожарной защитой, экранами и безопасным удалением от оборудования.

Четвертый контур: обнаружение и видеонаблюдение

Одной камеры или одного радиолокатора недостаточно. Для надежного контроля необходима комбинация нескольких физических принципов.

Радиолокационное обнаружение

Малогабаритные радиолокаторы позволяют выявлять низколетящие объекты и определять направление их движения. Однако на промышленной территории большое количество металлоконструкций, трубопроводов и движущейся техники создает помехи и отражения.

Поэтому радиолокационное поле должно формироваться с учетом реальной застройки, а не только паспортной дальности оборудования.

Радиомониторинг

Радиочастотные датчики обнаруживают каналы управления и передачи данных, иногда позволяя определить местоположение оператора. Но они малоэффективны против полностью автономных и радиомолчащих аппаратов.

Оптические и тепловизионные средства

Поворотные камеры и тепловизоры используются для подтверждения цели, сопровождения, фиксации инцидента и оценки последствий. Видеосистема должна автоматически выводить оператору изображение из соответствующего сектора после срабатывания радара или радиомониторинга.

На территории предприятия необходимы отдельные тепловизионные контуры для контроля:

  • кровель резервуаров;
  • насосных площадок;
  • фланцевых соединений;
  • сливо-наливных эстакад;
  • кабельных сооружений;
  • противопожарных насосных;
  • участков, закрытых физическими сетками.

Видеоаналитика способна ускорить обнаружение огня, дыма и нехарактерного нагрева, но не должна заменять сертифицированные пожарные извещатели.

Единый центр управления

Данные от радара, радиомониторинга, камер, тепловизоров, охранной сигнализации и пожарной автоматики должны поступать на единый пульт. Оператору нужна не россыпь отдельных экранов, а общая картина:

  • где находится цель;
  • насколько достоверно обнаружение;
  • какие объекты расположены на предполагаемом направлении;
  • какие средства противодействия доступны;
  • какие технологические операции следует остановить;
  • куда направить пожарные подразделения.

Ростех, например, демонстрировал мобильный комплекс «Защита», объединяющий пассивную радиолокацию, радиомониторинг и радиоэлектронное подавление. Сам принцип объединения разнородных датчиков важнее выбора конкретного производителя. Состав комплекса описан «Росэлектроникой».

Пятый контур: радиоэлектронная борьба

РЭБ является одной из наиболее экономичных линий противодействия, но ее возможности часто переоценивают.

Система может:

  • подавлять канал управления;
  • нарушать передачу видео;
  • создавать помехи спутниковой навигации;
  • затруднять координацию нескольких аппаратов;
  • прикрывать отдельный сектор или объект.

При этом РЭБ может оказаться недостаточной против:

  • заранее запрограммированного автономного полета;
  • инерциальной или визуальной навигации;
  • оптоволоконного управления;
  • неизвестных или нестандартных радиочастот;
  • аппарата, уже находящегося непосредственно над объектом.

Кроме того, мощное подавление способно нарушить работу собственной связи, разрешенных промышленных беспилотников, навигации транспорта, систем точного времени и некоторых беспроводных датчиков.

До ввода РЭБ требуется провести электромагнитное обследование и определить:

  • какие частоты использует предприятие;
  • какие системы должны продолжать работать при включении подавления;
  • какие технологические процессы зависят от спутниковой навигации;
  • как будет действовать проводная резервная связь;
  • кто принимает решение о включении отдельных секторов;
  • как исключается воздействие за пределами разрешенной зоны.

РЭБ необходимо интегрировать с системой обнаружения. Постоянное всенаправленное подавление без подтвержденной цели может создать предприятию больше проблем, чем пользы.

Шестой контур: активная защита

Активные средства нужны для целей, которые не удалось остановить радиоэлектронно или физически. Но именно этот контур имеет наибольшие правовые и сопутствующие риски.

Зенитные ракеты

Ракетные комплексы способны бороться с относительно крупными и быстрыми целями на удалении от объекта. Однако они:

  • относятся к вооружению государственных сил;
  • требуют внешнего целеуказания и единой системы управления;
  • имеют высокую стоимость применения;
  • создают поле падающих обломков;
  • нуждаются в строгом разграничении воздушного пространства.

Поэтому для собственника НПЗ задача состоит не в самостоятельной покупке ракетного комплекса, а в подготовке объекта к взаимодействию с уполномоченными подразделениями: обмену данными, оповещению, размещению оборудования связи и совместным тренировкам.

Лазерные комплексы

Лазер обеспечивает точное воздействие, не требует запаса ракет и теоретически имеет низкую стоимость одного применения. Он может быть полезен для защиты локального сектора.

Ограничениями остаются:

  • дождь, туман, дым и запыленность;
  • необходимость прямой видимости;
  • высокое энергопотребление и охлаждение;
  • ограниченное число одновременно обрабатываемых целей;
  • опасность для авиации, персонала, оптики и камер;
  • необходимость исключительно точного сопровождения.

Лазер следует рассматривать как специализированный элемент, а не как универсальную замену ПВО и РЭБ.

Дроны-перехватчики

Перехватчики способны догонять малые цели, применять сетки, таран или иные средства остановки. Их преимущество — мобильность и возможность работать за пределами технологической площадки.

Но необходимо решить вопросы:

  • совместимости с собственной системой РЭБ;
  • безопасного запуска;
  • распознавания «свой — чужой»;
  • предотвращения столкновения с гражданской авиацией;
  • выбора безопасного района падения;
  • эксплуатации в ветер, дождь и мороз;
  • хранения и зарядки аккумуляторов;
  • подготовки операторов.

Мобильные огневые группы

Такие группы сравнительно быстро разворачиваются и могут закрывать временно опасные направления. Но внутри НПЗ и нефтебазы их использование особенно рискованно.

Стрельба рядом с резервуарами и технологическими установками может вызвать:

  • повреждение оборудования;
  • образование искр;
  • поражение персонала;
  • падение пуль и обломков за территорией;
  • раннее разрушение аппарата непосредственно над объектом.

Поэтому мобильная огневая группа — это последний рубеж, действующий только по утвержденным регламентам, силами подготовленных и законно уполномоченных работников, в заранее определенных безопасных секторах.

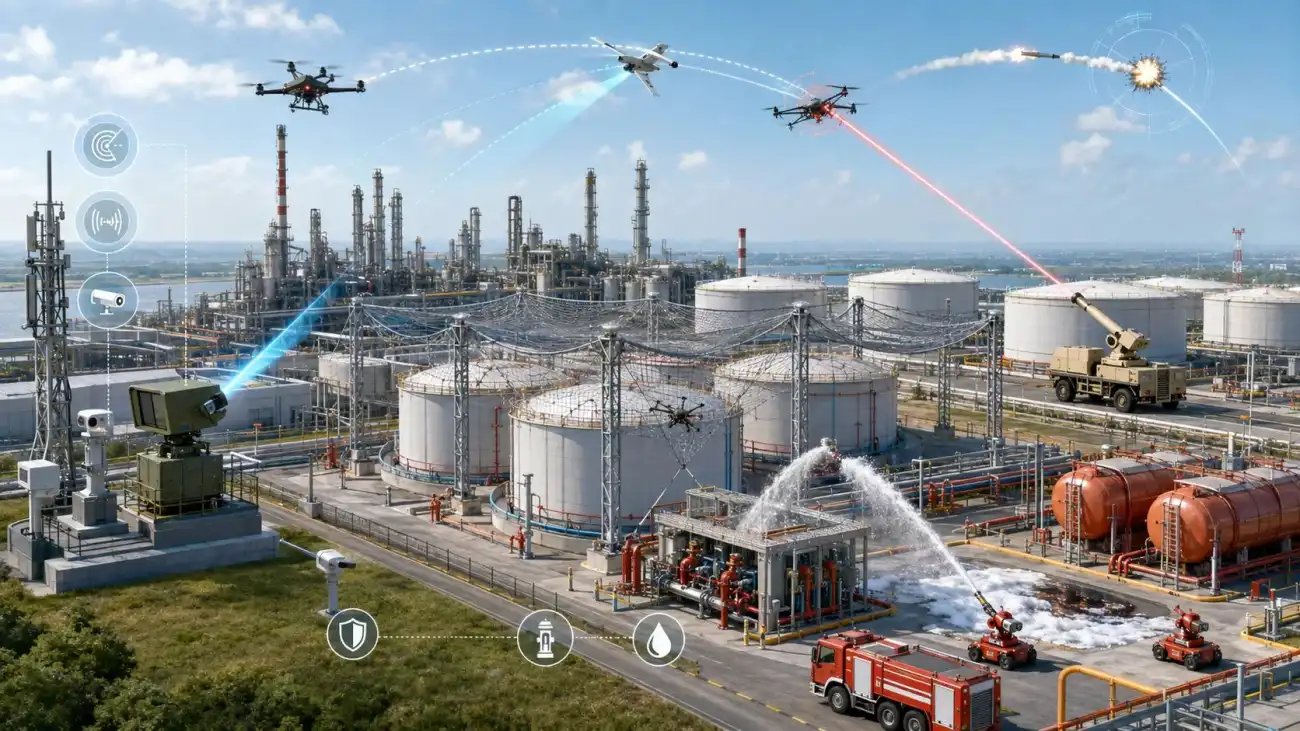

Строительство НПЗ с учётом атак БПЛА

Правовой вопрос: кто может подавлять и уничтожать беспилотники

Федеральный закон № 256-ФЗ устанавливает основы безопасности объектов ТЭК, включая категорирование, паспорт безопасности и организацию физической защиты. В действующей редакции закон содержит отдельную статью о пресечении функционирования беспилотных аппаратов.

Федеральный закон № 666-ФЗ от 25 декабря 2023 года предоставил соответствующие полномочия не только Росгвардии и ведомственной охране, но при установленных условиях также работникам частных охранных организаций, обеспечивающим физическую защиту категорированных объектов ТЭК. Закон предусматривает возможность подавления или преобразования управляющих сигналов, воздействия на пульты управления, повреждения или уничтожения аппарата. Текст закона опубликован на официальном портале правовой информации.

Однако это не означает, что любое предприятие может самостоятельно развернуть передатчики помех, вооружить сотрудников или применять лазерное оборудование. Необходимы:

  • присвоение объекту соответствующей категории;
  • законное основание для работы охранной структуры;
  • регламент принятия решения;
  • согласование применения радиоэлектронных средств;
  • обучение и допуск персонала;
  • учет оружия и специальных средств;
  • взаимодействие с Росгвардией, МВД, ФСБ, МЧС и региональными органами;
  • соблюдение правил использования воздушного пространства и радиочастот.

Точные схемы охраны, позиции датчиков, сектора наблюдения и алгоритмы реагирования должны относиться к информации ограниченного доступа.

Седьмой контур: усиленная пожарная защита

Если предыдущие рубежи не сработали, судьбу объекта определит пожарная автоматика. Именно поэтому противопожарная система должна быть защищена не хуже резервуаров.

Раннее обнаружение

На объекте целесообразно совместно использовать:

  • извещатели пламени;
  • тепловизионное наблюдение;
  • датчики дыма в закрытых помещениях;
  • газоанализаторы;
  • контроль давления и уровня продукта;
  • обнаружение резкого падения давления в трубопроводах;
  • видеоподтверждение события.

Сигнал о воздушной угрозе может заранее переводить противопожарные подразделения в повышенную готовность, освобождать проезды и приостанавливать наиболее опасные операции.

Пенное пожаротушение и охлаждение

Для резервуарных парков требуются стационарные или комбинированные системы подачи пены и водяного охлаждения. Изменение № 2 к СП 155.13130.2014, действующее с 1 марта 2024 года, уточнило классификацию резервуаров и пенообразователей, а также ввело понятия комбинированной подачи пены и охлаждения резервуаров мобильными средствами. Об изменениях сообщало МЧС России.

В условиях беспилотной угрозы нормативный расчет желательно дополнительно проверить на сценарий нескольких очагов. Один удар может повредить основной резервуар, систему охлаждения соседней емкости и участок противопожарного водопровода.

Резервирование воды и пенообразователя

Следует предусматривать:

  • физически разнесенные запасы воды;
  • кольцевые и секционируемые водопроводные сети;
  • защищенную основную и отдельную резервную насосную;
  • автономное дизельное питание;
  • запас пенообразователя для продолжительного тушения;
  • защищенные точки подключения мобильной техники;
  • возможность пополнения воды из внешних источников;
  • дистанционный контроль исправности насосов и задвижек.

Резервный пожарный насос, находящийся рядом с основным, не является полноценным резервом.

Дистанционное управление

После атаки персонал может не иметь возможности приблизиться к месту повреждения. Поэтому важны:

  • дистанционно управляемые пожарные мониторы;
  • удаленное перекрытие продукта;
  • автоматический аварийный останов;
  • роботизированные средства разведки и тушения;
  • тепловизионный контроль из безопасного пункта;
  • резервный диспетчерский центр.

Удержание разлива

Обвалование должно сохранять работоспособность после падения обломков. Необходимо исключить распространение горящего продукта по кабельным каналам, ливневой канализации и технологическим проездам.

Загрязненная вода и пенный раствор должны собираться в аварийные емкости. Иначе тушение одного пожара может вызвать масштабное загрязнение почвы и водных объектов.

Киберзащита и устойчивость управления

Современная противодроновая система сама становится цифровой инфраструктурой. Если радары, камеры, РЭБ, пожарная автоматика и системы аварийного останова объединены без должной сегментации, атака на один сервер может вывести из строя несколько контуров одновременно.

Необходимы:

  • отделение технологической сети от офисной;
  • сегментация видеонаблюдения, охранных систем и противодронового комплекса;
  • локальная работа автоматики при потере внешней связи;
  • резервные серверы и пункты управления;
  • многофакторный доступ для администраторов;
  • журналирование команд;
  • контроль обновлений и съемных носителей;
  • автономные каналы оповещения;
  • защищенное хранение проектной документации;
  • запрет публикации подробных планов и панорам критических узлов.

Автоматизация не должна создавать ситуацию, при которой ложная отметка радара сама останавливает весь НПЗ или включает РЭБ без подтверждения оператора.

Какой уровень защиты следует считать рациональным

Базовый уровень

Для каждого нового НПЗ или крупной нефтебазы необходимы:

  • актуальная модель угроз;
  • категорирование объекта ТЭК;
  • правильное функциональное зонирование;
  • секционирование резервуарных и технологических групп;
  • резервирование энергии, связи и пожарной воды;
  • автоматический аварийный останов;
  • тепловизионное и обычное видеонаблюдение;
  • защищенная операторная;
  • подготовленный план взаимодействия с экстренными службами;
  • регулярные противоаварийные учения.

Усиленный уровень

Для объектов повышенной значимости следует добавлять:

  • многосенсорное обнаружение воздушных целей;
  • интегрированный командный пункт;
  • секторальные средства РЭБ;
  • физическую сетчатую защиту критических узлов;
  • дистанционные пожарные мониторы;
  • роботизированную разведку;
  • мобильные группы охраны;
  • резервный пункт управления;
  • физически разнесенные противопожарные насосные.

Максимальный уровень

Для стратегических и наиболее опасных объектов оправдано взаимодействие с государственными силами в части:

  • внешнего радиолокационного предупреждения;
  • зенитного ракетного и пушечного прикрытия;
  • лазерных комплексов;
  • специализированных дронов-перехватчиков;
  • постоянного межведомственного командного пункта.

Конкретная конфигурация такого уровня не должна публиковаться в открытых материалах.

Последовательность проектирования

Этап 1. Концепция

  • определить категорию и значение объекта;
  • разработать модель угроз;
  • выделить критические функции;
  • оценить возможные каскадные аварии;
  • зарезервировать площадь под защитные сооружения и пожарные проезды.

Этап 2. Генеральный план

  • разнести взаиморезервирующие системы;
  • разделить резервуарные и технологические группы;
  • исключить единые точки отказа;
  • определить места физических барьеров;
  • проверить доступ пожарной техники.

Этап 3. Проектирование систем

  • объединить обнаружение, видео, РЭБ и пожарную автоматику;
  • проверить электромагнитную совместимость;
  • спроектировать защищенное и резервное питание;
  • предусмотреть автономную работу при потере связи;
  • выполнить расчеты динамических нагрузок для сетчатых конструкций.

Этап 4. Натурные испытания

Проверять следует не только паспортные параметры оборудования. Нужны реальные испытания на площадке:

  • обнаружение малоразмерных целей на фоне металлоконструкций;
  • работу камер в дождь, туман, дым и ночью;
  • ложные срабатывания;
  • совместимость РЭБ с технологической связью;
  • переключение на резервное питание;
  • доступность пожарных проездов;
  • работу операторов при нескольких одновременных тревогах.

Испытания с ударным воздействием должны проводиться специализированными организациями на безопасных полигонах, а не на действующем предприятии.

Этап 5. Эксплуатация

  • постоянный контроль готовности датчиков;
  • регламентные проверки сеток и опор;
  • обновление модели угроз;
  • тренировки персонала;
  • совместные учения с МЧС и охраной;
  • запас сменных модулей, кабелей, камер и источников питания;
  • разбор каждого ложного и реального срабатывания.

Типичные ошибки

  1. Ставка только на РЭБ. Автономные и помехоустойчивые аппараты могут продолжить полет.

  2. Закупка камер без радара. Камера хорошо подтверждает цель, но имеет ограниченный сектор и зависит от погоды.

  3. Размещение всех систем в одном пункте. Один удар выводит из строя управление, связь и пожарную автоматику.

  4. Натягивание сетки непосредственно на оборудование. Ударная нагрузка может передаться резервуару или трубопроводу.

  5. Перекрытие сеткой пожарного доступа. Физическая защита становится препятствием для тушения.

  6. Отсутствие контроля падающих обломков. Перехват над резервуаром иногда опаснее пролета аппарата в сторону от него.

  7. Одинаковая защита всей территории. Ресурсы расходуются на второстепенные объекты, а критические системы остаются недостаточно защищенными.

  8. Игнорирование электромагнитной совместимости. Собственная РЭБ нарушает связь и работу технологического оборудования.

  9. Расчет только одного очага пожара. Атака может вызвать несколько повреждений одновременно.

  10. Отсутствие регулярных учений. Даже совершенная автоматика бесполезна, если персонал не понимает, кто принимает решение и что делать после тревоги.

Итоговая рекомендация

Защищенный НПЗ или нефтебаза должны строиться по принципу последовательного ослабления угрозы:

  1. раннее обнаружение;
  2. подтверждение и классификация;
  3. радиоэлектронное подавление;
  4. законный активный перехват;
  5. физическое задержание аппарата и обломков;
  6. локализация разлива и пожара;
  7. сохранение управления;
  8. быстрое восстановление производства.

Основной критерий качества — не количество закупленных средств противодействия, а способность объекта сохранить противопожарную защиту, управление и контролируемое аварийное состояние после пропуска атаки.

Ракеты, лазеры, перехватчики и мобильные огневые группы могут повысить вероятность уничтожения цели. РЭБ способна сорвать управление. «Паутина» и аналогичные конструкции — принять на себя удар. Но только грамотный генеральный план, физическое разделение систем, резервирование, автоматический останов и усиленное пожаротушение не позволят единичному попаданию превратиться в катастрофу всего предприятия.

Материал носит рекомендательный характер. Конкретная система должна разрабатываться лицензированными проектными организациями совместно со специалистами промышленной и пожарной безопасности, охраной и уполномоченными государственными органами с учетом № 256-ФЗ, № 116-ФЗ, № 123-ФЗ, СП 155.13130.2014 и Правил безопасности в нефтяной и газовой промышленности, утвержденных приказом Ростехнадзора № 534.

Энциклопедия инвестора

Ключевые элементы, которые необходимо закладывать уже на этапе архитектурного проекта и генерального плана.

1. Пассивная защита: Физический щит и маскировка

Ставка исключительно на «сбивать всё» ошибочна. Первый рубеж обороны — лишить противника визуальных ориентиров и защитить критически уязвимые места.

Конструкционная защита «Ростех» и аналоги: Речь идет не только о навесных металлических сетках-экранах, закрывающих дыхательные клапаны и плавающие крыши резервуаров. Современные решения включают тросовые и кевларовые заграждения над особо опасными установками (ректификационные колонны, печи). Они работают как кумулятивная защита, вызывая подрыв боеприпаса до контакта с корпусом, рассеивая кумулятивную струю.

Распределенная схема хранения: Вместо «полей» из гигантских РВС-20000, уязвимых для роя дронов, проекты будущего должны стремиться к секционированию и обвалованию с увеличенной высотой стен. Обваловка должна выдерживать не только гидродинамический удар при разливе, но и служить укрытием от горизонтально летящих осколков.

Маскировка и ложные цели: Использование аэрозольных маскирующих завес, радиопоглощающих красок для резервуаров и создание тепловых ловушек (ложных факельных систем) для обмана тепловизионных головок самонаведения БПЛА.

2. Радиоэлектронная война (РЭБ): Невидимый купол

Без тяжелых комплексов РЭБ защита объекта в 2024–2026 годах неполноценна. Однако здесь важен нюанс: подавление спутниковой навигации (GPS/ГЛОНАСС) уже недостаточно, так как многие дроны переходят на инерциальные и оптические системы навигации.

Обязательный контур: Стационарные комплексы подавления каналов управления (срыв видеосигнала FPV-дронов). Главная цель — разорвать связь «оператор-дрон» на дальних подступах (от 2–3 км).

Защита от самонаведения: Комплексы постановки помех для радиолокационных головок самонаведения.

Секторальное отключение: Нельзя глушить всё подряд. Система РЭБ на НПЗ должна быть спроектирована так, чтобы создавать «пузырь» над объектом, не глуша собственные технологические сети передачи данных и частоты охраны.

3. Интеллектуальное видеонаблюдение

Традиционные камеры с регистратором теперь выполняют лишь постфактум-функцию. Требуется внедрение систем с видеоаналитикой на основе ИИ:

Всеракурсный обзор: Размещение тепловизионных и оптических камер с зумом на мачтах освещения, образующих сплошное верхнее полушарие наблюдения (без «мертвых воронок» в зените).

Акустические детекторы: Сеть микрофонных датчиков, способных отличить характерный звук винтов БПЛА от шума заводского компрессора на расстоянии до 1–1,5 км. Это дешевое дополнение, которое не глушится РЭБ.

Автоматическое сопровождение цели: Система должна автоматически подсвечивать цель лазерным целеуказателем и передавать координаты огневым средствам без участия человека в контуре наведения.

4. Активная защита: Эшелоны поражения

Когда пассивная защита прорвана, а РЭБ не сработала по помехоустойчивой цели, в дело вступает кинетический перехват. Классические «Панцири» и «Торы» — это эшелон ПВО малой дальности, но для НПЗ нужна более гибкая иерархия.

Лазерное оружие: Идеальное средство против роя дронов-камикадзе. Установка на базе волоконного лазера мощностью 50–100 кВт способна физически выжигать корпуса дронов или их оптику на дальности 2–3 км. Стоимость выстрела стремится к нулю в сравнении с ракетой. В проекте новой нефтебазы необходимо резервировать энергетические мощности именно под перспективные лазерные комплексы самообороны.

Зенитные ракетные/артиллерийские модули: Классический перехват крупных БПЛА самолетного типа на дистанции 5–20 км. Мобильные или стационарно размещенные башни.

Мобильные огневые группы (МОГ) и дроны-перехватчики: Это «последняя миля» обороны. В штате охраны должны быть автоматические пикапы с крупнокалиберными пулеметами или «зушки». Но тренд 2025 года — это FPV-дроны-камикадзе наоборот (дроны-тараны). Оператор службы безопасности, заметив вражеский БПЛА на низкой высоте, запускает собственный FPV-дрон, который таранит цель. Это средство защиты от «птичек», запускаемых с дистанции 500 метров, где тяжелая артиллерия бессильна.

5. Усиленная пожарная защита: Борьба с последствиями

Даже успешная ПВО не гарантирует 100% непрорыва. Обломки сбитого дрона, падающие в резервуарный парк, могут вызвать катастрофический пожар.

Роботизированные лафетные стволы: На технологических установках должны стоять стационарные водопенные мониторы с дистанционным управлением. Оператор должен открыть пенную атаку на горящий резервуар, не отправляя пожарных в зону риска повторного удара (дроны часто бьют волнами с интервалом 10–15 минут, целясь именно по спасателям).

Подслойное пенотушение: Система подачи пены непосредственно под слой нефтепродукта в резервуар. Это самый эффективный метод тушения, который должен быть обязательным стандартом, а не опцией.

Конструктивная огнестойкость: Применение огнезащитных вспучивающихся покрытий для несущих металлоконструкций эстакад. Сталь теряет несущую способность через 7–15 минут пожара. Покрытие дает резерв времени для охлаждения до 45–90 минут.

Статьи по теме

Источники

Опубликовано:

Категории материала:

Популярное на сайте
