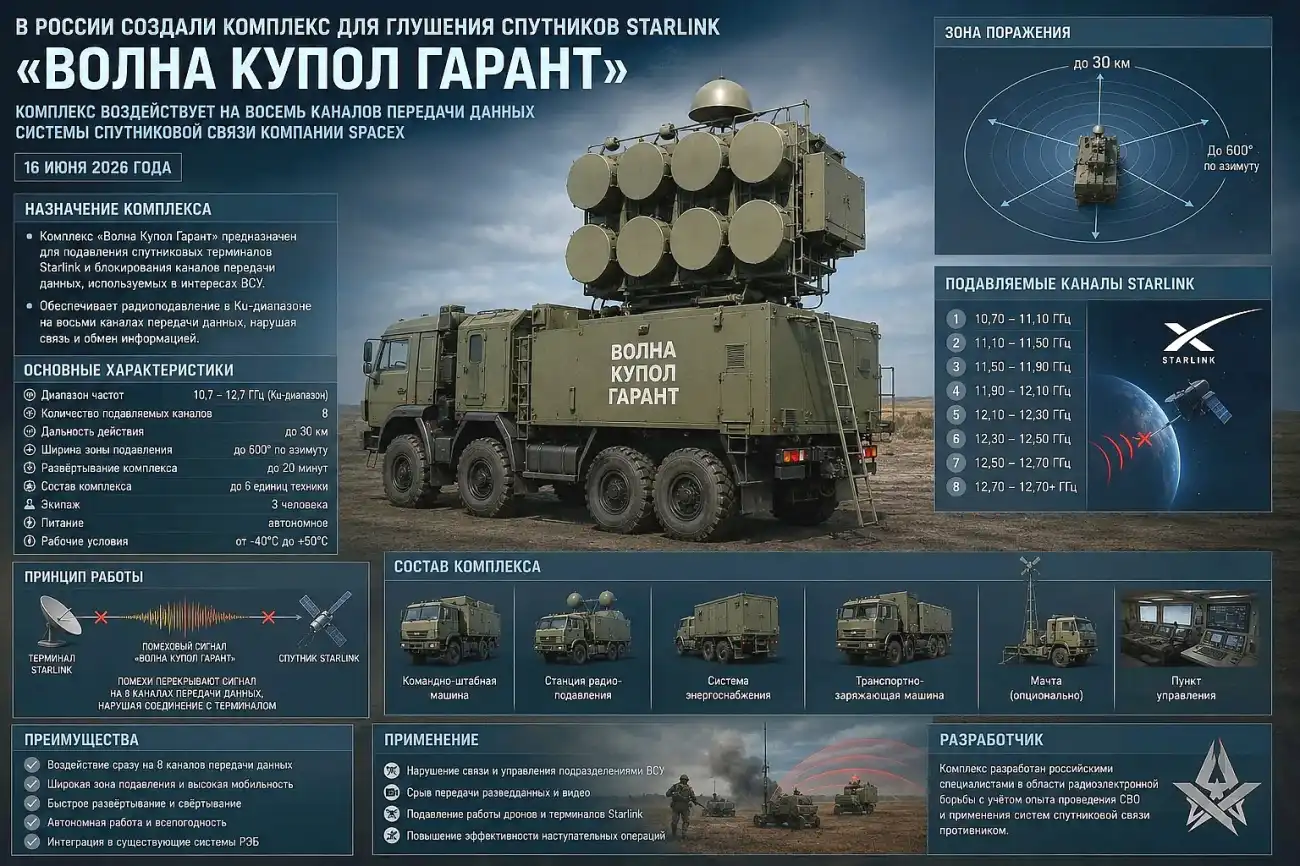

«Волна-купол-гарант» против Starlink

Тактический рубеж радиоэлектронной борьбы

В зоне специальной военной операции с 2023 года фиксируется применение специализированного комплекса радиоэлектронной борьбы, предназначенного для противодействия спутниковой связи Starlink. В открытых источниках, включая украинские и российские телеграм-каналы, система получила наименование «Волна-купол-гарант» (также встречается упоминание как «Пересвет-М»).

Её основная задача — нарушение каналов управления беспилотными летательными аппаратами противника, использующими терминалы Starlink для получения команд и передачи данных на оперативной глубине.

Первые сообщения о тестовом применении комплекса относятся к 2023 году (Харьковское направление). Согласно имеющимся данным, с июня 2026 года началось его более системное использование, в частности, вдоль транспортной магистрали «Новороссия» — на участке от Чонгара до поворота от Мариуполя на Донецк. Протяжённость этого маршрута составляет около 410 км; по оценкам аналитиков, для полного прикрытия требуется не менее 20 комплексов, однако на данный момент зафиксировано применение как минимум шести установок.

Архитектура и тактико-технические характеристики

Комплекс представляет собой мобильную систему, смонтированную на шести прицепах. На каждом прицепе установлены по две спутниковые антенны под радиопрозрачными колпаками, оснащённые поворотными механизмами для наведения на пролетающий спутник. Конструкция допускает демонтаж антенн и их размещение непосредственно на грунте или единой платформе, что повышает гибкость применения в полевых условиях.

Основные параметры

• Полное наименование — «Волна-купол-гарант» (упоминается также как «Пересвет-М»).
• Производитель — ООО «Русский купол» (Симферополь), сборка — Севастополь.
• Количество прицепов — 6.
• Антенн на прицепе — 2 (всего 8 направленных антенн).
• Защитное исполнение — радиопрозрачные колпаки, поворотные механизмы.
• Рабочий диапазон подавления — 14–14,5 ГГц (участок uplink терминалов Starlink).
• Количество подавляемых каналов — 8 (по 62,5 МГц каждый).
• Площадь покрытия — около 20 км² (ориентировочно 4×5 или 5×5 км).
• Питание — генераторы на прицепах или внешние линии электропередач.
• Ориентировочная стоимость — $1,5 млн за единицу (по оценке советника Минобороны Украины).

Техническая задача комплекса — создание помех одновременно по всем восьми каналам приёма сигнала от терминалов Starlink к спутнику.

Спутники Starlink принимают сигналы в диапазоне 14–14,5 ГГц, разделённом на восемь каналов шириной 62,5 МГц. Воздействуя на все каналы, комплекс делает спутник «глухим» для обычных абонентских терминалов в зоне своей работы.

При этом один комплекс может воздействовать только на один пролетающий спутник. Учитывая, что орбитальная группировка SpaceX насчитывает тысячи аппаратов, полное блокирование сети технически невозможно. Однако на тактическом уровне это создаёт ощутимые помехи для конкретных участков фронта, где управление БПЛА противника строится через Starlink.

Принцип работы и физические ограничения

Для подавления сигнала на высоте около 550 км комплекс излучает мощный направленный шум в сторону спутника. Расчёты показывают, что для надёжного «оглушения» приёмника требуется эффективная изотропно излучаемая мощность (ЭИМ) порядка десятков киловатт. При ЭИМ около 30–40 дБВт отношение сигнал/шум в приёмнике спутника может снижаться на 20–35 дБ, что делает связь практически невозможной. Однако реальная зона подавления ограничена геометрией видимости, углом возвышения спутника и настройками антенных диаграмм.

Заявленная площадь покрытия в 20 км², вероятно, отражает не зону «оглушения» самого спутника (его луч покрывает сотни километров), а участок местности, на котором терминалы теряют связь с конкретным спутником из-за помех. Эффективность также зависит от внешних факторов:

• наличия линий электропередач,
• рельефа,
• погодных условий,
• контрмер со стороны спутниковой системы.

Особенности Starlink как объекта РЭБ

Система Starlink построена на низкоорбитальной группировке (высота ~550 км) с фазированными антенными решётками. Терминалы передают на спутник в диапазоне 14,0–14,5 ГГц с использованием OFDMA-метода, что позволяет динамически распределять частоты и лучи между несколькими пользователями в одной ячейке. Каждый терминал имеет узкую диаграмму направленности (~3°), что затрудняет приём боковых помех.

Кроме того, спутники связаны между собой оптическими лазерными каналами, что позволяет ретранслировать данные в обход наземных станций и сохранять управление сетью даже при локальных сбоях. В системе применяются адаптивное формирование луча, регулировка мощности и частотное перестроение, что в совокупности повышает устойчивость к традиционным методам радиоэлектронного подавления.

Таким образом, «Волна-купол-гарант» воздействует именно на звено «терминал → спутник», создавая помехи в uplink-канале. Это не позволяет терминалу передавать команды на дрон или получать телеметрию, но не влияет на downlink-сигналы (спутник → терминал) и не нарушает работу межспутниковых лазерных каналов.

Тактическое применение и уязвимости

По открытым данным, комплекс развёртывается в непосредственной близости от линии боевого соприкосновения, что позволяет перекрывать ключевые транспортные артерии и районы сосредоточения ударных дронов противника. Однако такое размещение делает установку заметной для средств радиоэлектронной разведки и контрбатарейной борьбы. Украинские подразделения уже фиксируют зоны потери связи и предпринимают целенаправленные попытки обнаружения и уничтожения элементов комплекса с помощью БПЛА.

Сильные стороны

• целенаправленное подавление конкретных каналов Starlink, используемых для управления БПЛА;
• мобильность и возможность быстрого развёртывания;
• модульная конструкция, допускающая замену антенн и установку на грунт;
• ощутимое влияние на управление дронами противника на локальных участках.

Ограничения

• крупные габариты и высокая заметность;
• зависимость от внешних источников питания;
• необходимость прикрытия на позициях;
• воздействие только на один спутник в зоне видимости;
• высокая стоимость и сложность серийного производства.

Хронология и статус применения

• 2023 год — первые единичные испытания на Харьковском направлении.
• До июня 2026 года — эпизодическое применение, без массового эффекта.
• 16 июня 2026 года — возобновление использования, фиксация системы на трассе Р-280 между Бердянском и Мелитополем, а также первый задокументированный удар по одному из контейнеров комплекса.

На данный момент официального подтверждения от Министерства обороны РФ о серийном принятии комплекса на вооружение нет. Большинство сведений поступает из украинских источников, российских телеграм-каналов и военных аналитических обозрений. Достоверность заявленных характеристик и реальной эффективности системы может быть окончательно оценена только по результатам продолжительного боевого применения.

Резюме

«Волна-купол-гарант» представляет собой специализированный мобильный комплекс РЭБ, ориентированный на подавление uplink-каналов Starlink в диапазоне 14–14,5 ГГц. Система конструктивно выполнена на шести прицепах с восемью направленными антеннами, способна создавать помехи по всем восьми частотным каналам и перекрывать площадь порядка 20 км². Её применение создаёт тактические трудности для управления ударными и разведывательными БПЛА противника, однако в силу архитектуры Starlink (тысячи спутников, межспутниковые лазерные каналы, адаптивная маршрутизация) полное блокирование сети невозможно.

Комплекс требует размещения вблизи линии фронта, что делает его уязвимым для разведки и огневого поражения. На данный момент данные о его эффективности основываются на сообщениях из открытых источников и не имеют официального подтверждения. В стратегическом плане появление таких систем свидетельствует о продолжающейся эволюции средств радиоэлектронной борьбы, направленных на противодействие высокотехнологичным спутниковым сетям в условиях современного вооружённого конфликта.

Глоссарий

РЭБ — радиоэлектронная борьба; совокупность мероприятий по радиоэлектронному поражению и защите своих систем.

Starlink — система глобальной спутниковой связи компании SpaceX на низкоорбитальной группировке.

Диапазон 14–14,5 ГГц — участок частот для передачи сигнала от терминала Starlink к спутнику (uplink).

Радиопрозрачный колпак — защитный кожух, не препятствующий прохождению радиоволн.

Средства РЭР — радиоэлектронная разведка; технические средства обнаружения излучающих объектов.

Оперативная глубина — тыловая зона на удалении от линии боевого соприкосновения.

Терминал Starlink — абонентская станция спутниковой связи (наземная или установленная на БПЛА).

Некоторые детали

В июне 2026 года российские СМИ сообщили о создании комплекса РЭБ «Волна Купол Гарант» для подавления Starlink.

Комплекс смонтирован на шести тягачах с двумя спутниковыми антеннами в колпаках на каждом прицепе.

Заявленная рабочая полоса – 14–14,5 ГГц (аплинк Starlink), разбитая на 8 каналов по 62,5 МГц.

Производитель – предприятие «Русский купол» (Симферополь), стоимость одной единицы – около 1,5 млн долл.

Заявленная зона подавления – около 20 км², работа возможна на ходу и в стационаре, требуется генератор.

По заявлениям, комплекс применяется на юге Украины для защиты важных дорог.

Для надёжного подавления сигнала на высоте ~550 км требуется ЭИМ в десятки-сотни кВт (десятки-девяносто дБВт).

При ЭИМ 30–50 дБВт (1–100 кВт) отношение J/S может достигать 20–50 дБ, делая связь невозможной.

Реальная зона воздействия при точечном наведении на спутник охватывает сотни км, а не 20 км².

Starlink использует LEO-спутники (~550 км) с фазированными антеннами и OFDMA.

Пользовательские терминалы передают в Ku-диапазоне (14–14,5 ГГц) с ЭИМ ~3,2 Вт (5 дБВт).

Спутники Starlink имеют лазерные межспутниковые каналы (МКЛ) для ретрансляции данных.

В сети применяется частотное, пространственное и временное разделение каналов, включая FHSS и адаптивное формирование луча.

Основной метод подавления – мощный шумовой джемминг в полосе аплинка.

Возможен также GPS-спуфинг для смещения ориентации терминала (применялся Ираном).

Джемминг командных каналов и наземных станций теоретически возможен, но публично не описан.

Кибер-атаки на Starlink маловероятны из-за шифрования и жёсткого контроля SpaceX.

SpaceX применяет адаптивное управление мощностью, MIMO-антенны с узкой диаграммой (~3°) и частотную перестройку.

Лазерные каналы между спутниками усложняют полное отключение сети.

Если комплекс работает, он может нарушать связь украинских БПЛА и морских дронов на участке действия.

Сам комплекс является заметной целью; украинские силы уже демонстрировали его уничтожение.

Появление комплекса скорее акт психологической войны и политический месседж, чем изменение баланса сил.

Правовой статус подавления коммерческих спутников в военном конфликте – «серая зона» (ITU запрещает вредные помехи, но военное время — исключение).

Действия могут вызвать дипломатические протесты США и ЕС и усиление регулирования военного использования спутников.

Прямых зарубежных аналогов нет, но есть системы типа «Красуха-4» (X/Ku, дальность до 300 км) и «Тирада-2С».

Иран испытывал аналогичное оборудование против Starlink в 2022–2026 гг. (например, «Кобра-В8»).

Китайские военные обсуждали лазерные и кибер-контрмеры против Starlink.

Все данные о «Волна Купол Гарант» исходят из украинских источников и Telegram-каналов, официального подтверждения Минобороны РФ нет.

Российские СМИ подают комплекс как успех, украинские – как дорогой и малоэффективный.

Объективных замеров помех, перехвата трафика или подтверждённых случаев боевого применения нет.

Информационная кампания направлена на демонстрацию технологического превосходства и повышение морального духа в РФ.

Реальная оценка возможностей комплекса возможна только после полевых испытаний и боевого применения.
