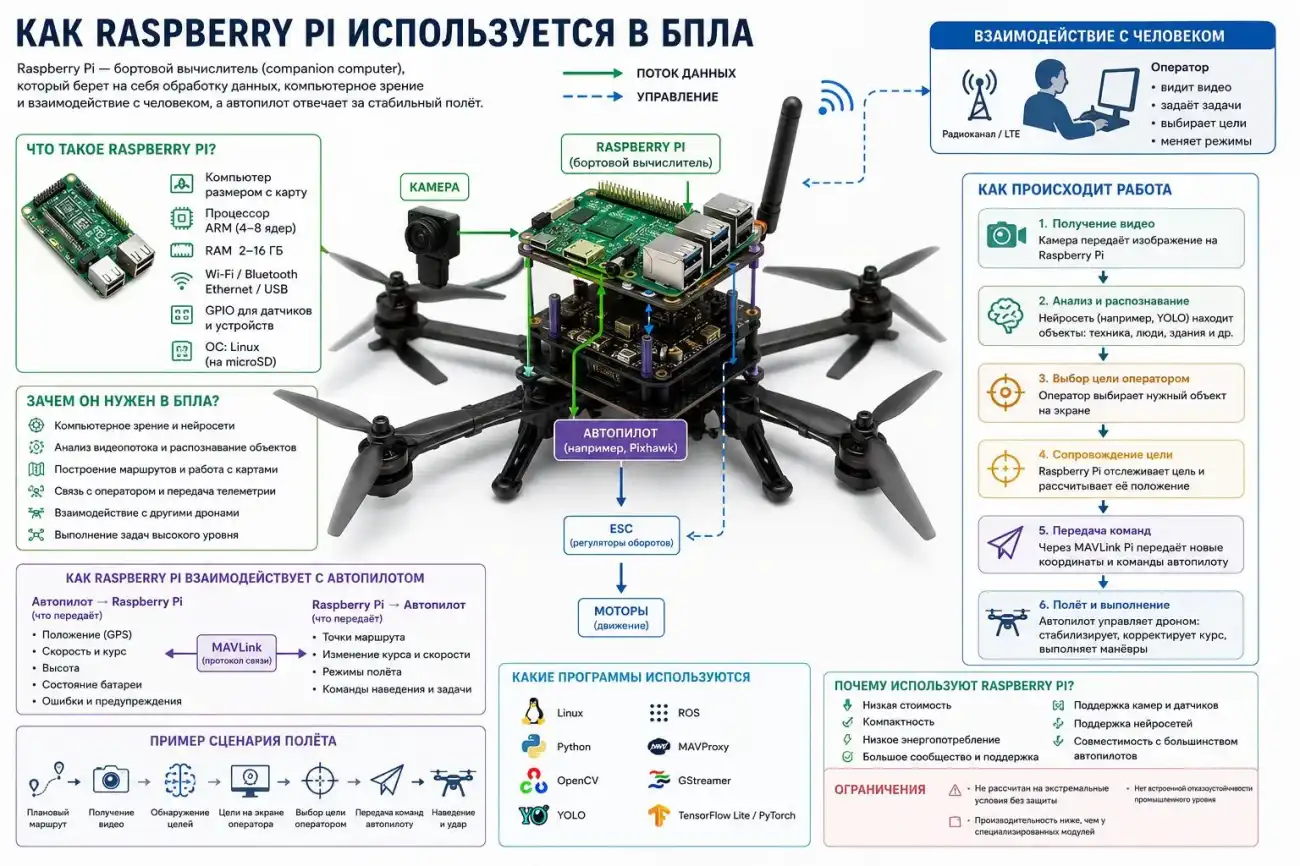

Использование Raspberry Pi в БПЛА

Что такое Raspberry Pi в мире дронов?

Raspberry Pi — это не просто микроконтроллер, а полноценный одноплатный компьютер размером с банковскую карту. Он работает под управлением Linux, которая загружается с microSD-карты.

Технически он включает:

• Процессор: ARM с 4–8 ядрами.
• Память: Оперативная от 2 до 16 ГБ.
• Интерфейсы: Wi-Fi, Bluetooth, Ethernet, USB, HDMI, а также порты GPIO для прямого подключения внешних датчиков и устройств.

Низкое энергопотребление делает его идеальным кандидатом для установки на борт. В дронах он выступает в роли бортового вычислителя (companion computer) — мощного «мозга верхнего уровня», который работает в паре со специализированным полетным контроллером.

Зачем нужна эта пара: автопилот + Raspberry Pi

Автопилоты вроде Pixhawk или CubePilot безупречно справляются с базой: стабилизация, удержание высоты, работа с GPS, управление моторами и полет по маршруту. Это «рефлексы» дрона.

Но для ресурсоемких задач они не созданы. Здесь в игру вступает Raspberry Pi, беря на себя «интеллект»:

• Компьютерное зрение и нейросети: Распознавание объектов (YOLO, TensorFlow Lite), отслеживание целей, анализ видео.
• Коммуникации: Связь с оператором по 4G/5G-модему, создание Wi-Fi точки доступа, передача телеметрии и видеопотока.
• Навигация высокого уровня: Обработка карт, построение сложных маршрутов с облетом препятствий, взаимодействие с другими дронами в рое.

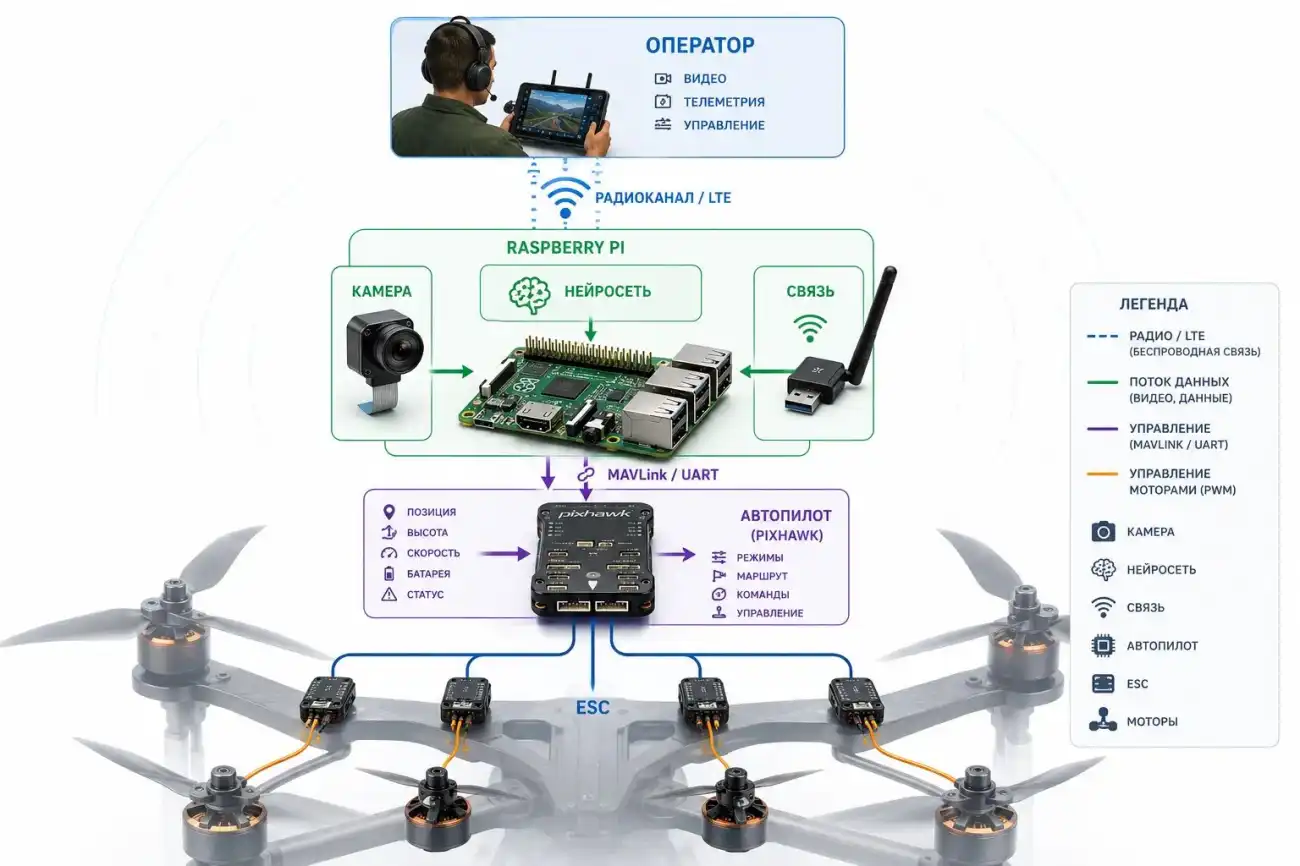

Типичная архитектура: кто кому подчиняется

Ключевой момент безопасности: Linux на Pi может зависнуть, поэтому он никогда не управляет моторами напрямую. Их взаимодействие выстроено по строгой иерархии, где Pi лишь советует, а автопилот выполняет.

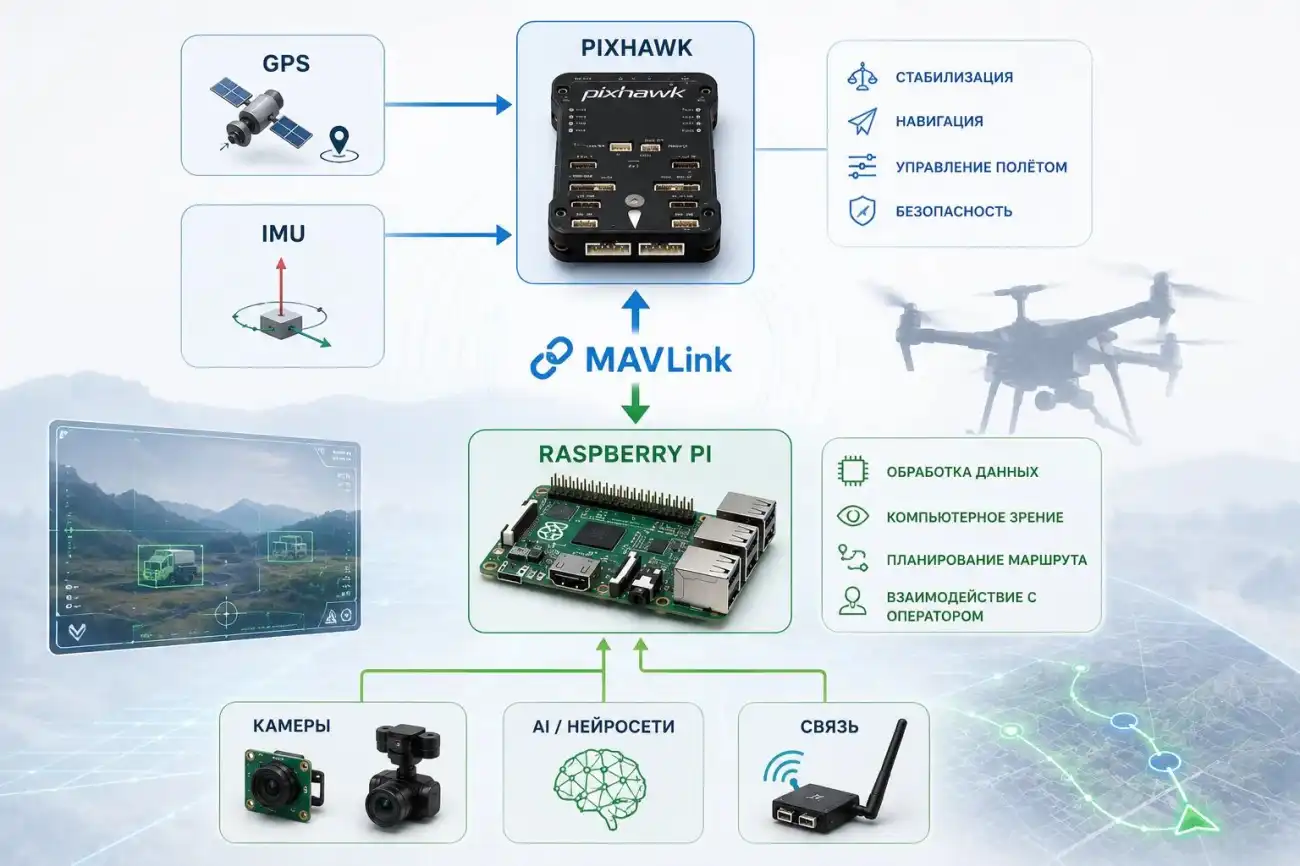

Связь осуществляется по протоколу MAVLink. Автопилот непрерывно транслирует на Pi телеметрию: скорость, курс, высоту, заряд батареи и ошибки. Raspberry Pi в ответ отправляет высокоуровневые команды: новые точки маршрута, изменение скорости, режимы полета.

Как Raspberry Pi взаимодействует с человеком?

Это основной мост между дроном и оператором. Взаимодействие выходит далеко за рамки обычного пульта.

1. Видеомост в реальном времени:

Pi захватывает изображение с камеры, сжимает его (используя GStreamer или FFmpeg) и отправляет оператору по цифровому каналу. Вы видите то, что «видит» дрон, с минимальной задержкой.

2. Интеллектуальное управление по каналу связи:

Через веб-интерфейс или ПО на ноутбуке оператор передает команды высокого уровня. Это не отклонение стиков, а задачи: «Лети в точку», «Измени скорость» или даже «Найди грузовик». В военных системах это могут быть и команды на возврат домой или атаку. Pi сам преобразует эти задачи в набор команд для автопилота.

3. Диалог с искусственным интеллектом:

Самый продвинутый уровень. Вы даете команду: «Найди грузовик». Pi запускает нейросеть (например, YOLO), анализирует каждый кадр и подсвечивает на вашем экране все грузовики. Дрон может автоматически начать сопровождение выбранной вами цели.

4. Полуавтономный режим:

Когда цель выбрана, Pi берет управление целью на себя: удерживает объект в кадре, компенсирует ветер, рассчитывает траекторию и передает на автопилот скорректированные координаты. Оператор уже не пилотирует каждое движение, а лишь контролирует выполнение задачи.

Сценарий поиска и отслеживания цели (шаг за шагом)

Вот как выглядит цепочка «человек — машина» в реальной миссии:

1️⃣ Поток: Камера → Видео → Raspberry Pi.

2️⃣ Анализ: Запускается нейросеть (YOLO) и находит объекты: танк, грузовик, ЗРК, автомобиль.

3️⃣ Передача: Размеченное видео с выделенными целями уходит оператору.

4️⃣ Решение: Оператор подтверждает выбор: «Этот грузовик — цель».

5️⃣ Автоматизация: Pi активирует режим трекинга (Tracking), рассчитывает координаты цели и ее упреждение.

6️⃣ Исполнение: Команды по MAVLink уходят на автопилот, который корректирует курс и управляет рулевыми поверхностями для точного выполнения маневра.

Программный арсенал

Мощь Pi раскрывается в ПО, созданном сообществом. Типичный набор: ОС Linux, языки Python и C++, фреймворки ROS, OpenCV, TensorFlow Lite и YOLO для нейросетей, а также библиотеки MAVProxy или DroneKit для связи с автопилотом.

Сильные и слабые стороны

Почему именно он:

• Низкая стоимость и компактность.
• Огромное сообщество и море готовых библиотек.
• Отличная поддержка камер и нейросетей.

Почему не всегда:

• Не рассчитан на жесткие военные вибрации и перегрузки без спецзащиты.
• Ограниченная производительность по сравнению с NVIDIA Jetson.
• Отсутствие промышленной отказоустойчивости.

Именно поэтому в любительских и экспериментальных аппаратах, в том числе военных, Pi — король. Но в серийных боевых комплексах его часто заменяют на NVIDIA Jetson, Intel NUC или специализированные отечественные модули. Тем не менее, роль «интеллектуального моста» между дроном и человеком он выполняет блестяще.
