БПЛА Герань Seeker: Инженерный разбор системы

В конце июня — начале июля 2026 года в информационное поле одновременно вошли три потока данных: украинские сообщения о перехваченных компонентах, российские презентационные материалы и западные OSINT-отчёты. Все они говорили о некой модификации «Герани» с приставкой «Seeker». Однако за этим названием, как это часто бывает, скрывалась не совершенно новая модель планера, а смена операционной парадигмы.

Тезис №1. «Seeker» — это не совсем дрон, а «умная» оптика. Это модульный комплект донаведения, превращающий обычную «Герань» из координатного снаряда в оружие, наводящееся на образ цели.

Чтобы понять суть происходящего, необходимо отделить конструктивные изменения от алгоритмических. Внешне «Seeker»-версия почти не отличается от обычной «Герани-2» или реактивной «Герани-4». Основное отличие лежит в носовой части и в начинке — там, где раньше размещалась только инерциальная система и приёмник GPS, теперь появились оптические модули, плата Raspberry Pi и сетевые модемы. Это не создание нового оружия, а глубокая модернизация существующего.

Статьи по теме

• Сравнение с аналогами
• Тезисы на основе OSINT

Концепция «модульного искателя»

Термин «Seeker» в авиационной традиции означает головку самонаведения. Однако в случае с «Геранью» корректнее говорить о комплекте оборудования, который может быть установлен на разные платформы семейства. Система совместима с поршневой «Геранью-2», промежуточными вариантами и реактивной «Геранью-4».

Это важнейшая деталь: производитель не создаёт отдельную дорогую ГСН, а разрабатывает универсальный набор модулей, который интегрируется в уже существующий конвейер. Такой подход резко снижает стоимость и ускоряет внедрение.

Тезис №11. Экономическая логика. Это попытка создать супердешевый аналог высокоточной ракеты, где цена решает, а точность обеспечивается за счет отказоустойчивой логики.

Переход от логики «удар по координатам» к логике «удар по образу» меняет тактическую ценность каждого вылета. Обычная «Герань» эффективна против стационарных складов, подстанций и ангаров. «Seeker» расширяет этот список за счёт подвижных целей — локомотивов, автоколонн, мобильных радаров и ЗРК, которые могут сменить позицию за время полёта дрона.

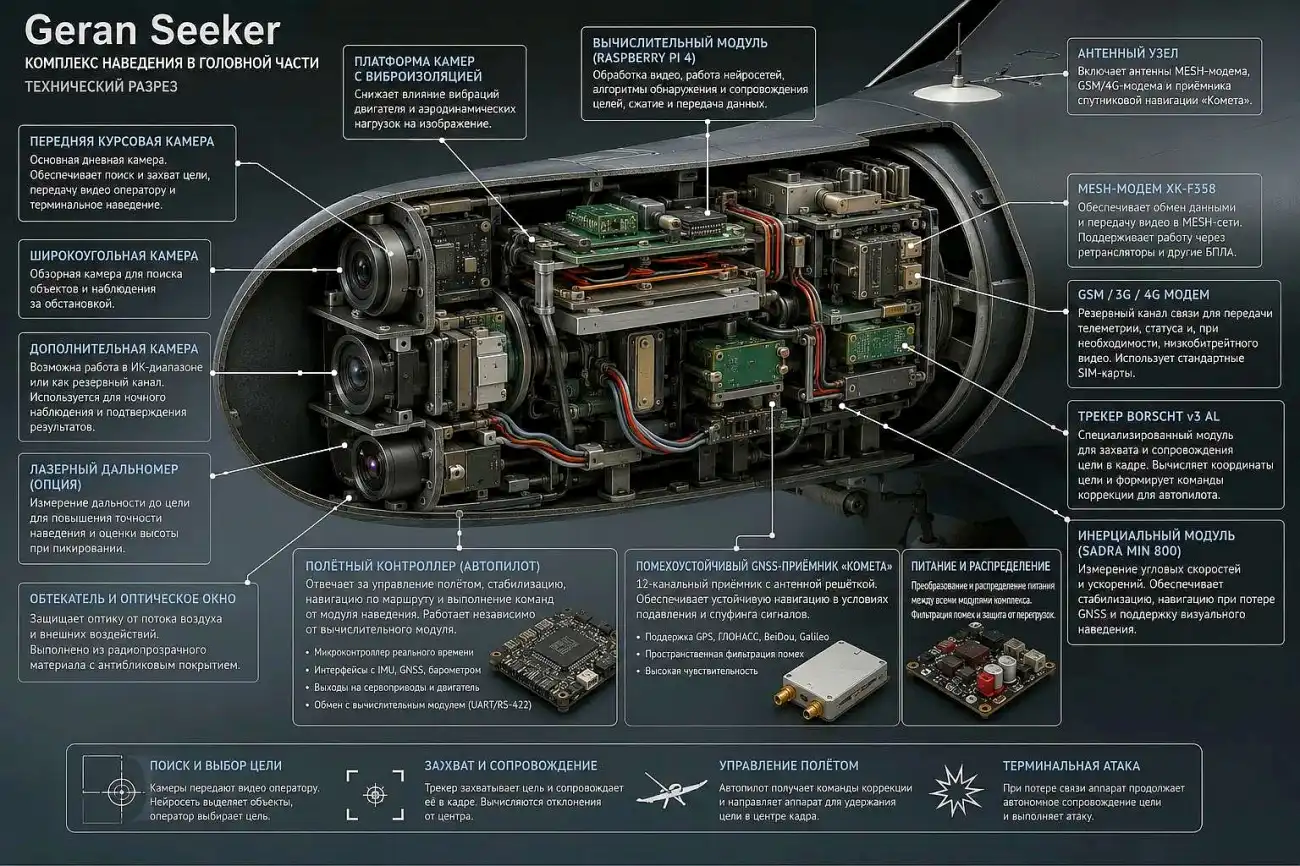

Архитектура системы. Железо и разделение контуров

Согласно украинским источникам, якобы в перехваченных ими образцах новой «Герани» обнаружены следующие компоненты:

• одноплатный компьютер Raspberry PI 4
• специализированный видеотрекер Borscht v3 al
• сетевой Mesh-модем XK-f358
• один или два GSM/3g/4g-модема
• помехоустойчивый навигационный комплекс «Комета»
• отдельная инерциальная система Sadra Min 800

Такая номенклатура сразу указывает на двухуровневую архитектуру.

▶️ Первый уровень — полётный контроллер реального времени. Он отвечает за стабилизацию, удержание курса, высоты, обработку данных IMU, управление сервоприводами и базовую спутниковую навигацию. Этот контур должен работать абсолютно независимо от Linux-компьютера и камеры.

Тезис №3. Разделение контуров. Критическая логика полета (стабилизация) изолирована от «Linux-мозга», чтобы зависание камеры не приводило к падению дрона.

▶️ Второй уровень — контур полезной нагрузки. Это Raspberry PI, камеры и трекер. Он отвечает за приём и сжатие видео, передачу картинки оператору, обнаружение объектов, захват выбранной цели и формирование команд коррекции курса.

Важно понимать: Raspberry Pi не управляет двигателем и рулями напрямую. Он лишь передаёт автопилоту команды высокого уровня: «цель левее», «увеличить угол снижения», «удерживать объект в центре кадра». Такая архитектура защищает аппарат от катастрофического отказа при зависании Linux.

Raspberry PI 4 содержит четырёхъядерный процессор Cortex-a72, видеоядро Videocore vi, интерфейсы USB, Ethernet, Uart, SPI и i²c. Он работает под управлением Linux и поддерживает библиотеки машинного зрения: Opencv, Tensorflow lite, Onnx runtime. Для современной тяжёлой нейросети эта платформа относительно слаба, но её вполне достаточно для обработки изображения уменьшенного разрешения, обнаружения одного-двух классов объектов и сопровождения уже выбранной цели.

Сенсорный комплекс. Оптика

Вопрос о количестве и типе камер остаётся одним из самых дискуссионных. Украинские источники сообщают о нескольких оптических модулях. Предположительно, используются:

1️⃣ Передняя курсовая камера — для поиска цели по направлению полёта, передачи изображения оператору и терминального наведения

2️⃣ Нижняя или наклонная камера — для наблюдения за местностью, поиска объекта до перехода в пикирование и визуальной навигации

3️⃣ Широкоугольная камера для обзора и узкоугольная для сопровождения

Отечественные публикации настаивают на наличии гиростабилизированной оптико-электронной системы (ГОЭС). Однако полноценная турель для дешёвого аппарата маловероятна — она увеличивает стоимость, массу и аэродинамическое сопротивление.

Тезис №8. Тепловизор — под вопросом. Наличие ночного канала не подтверждено техническими источниками, что может ограничивать всепогодность и суточное применение.

Наиболее дешёвым решением является светочувствительная CM9S-матрица с программным усилением. Тепловизор значительно повышает стоимость аппарата, хотя был бы особенно полезен для поиска работающих двигателей, локомотивов, автомобилей и мобильных комплексов ПВО. Пока открытые источники не позволяют уверенно утверждать, что штатный «Seeker» имеет полноценный тепловизионный канал.

Оптические ограничения: компьютерное зрение ухудшается при тумане, низкой облачности, осадках, дыме, контровом солнце, ночном полёте без тепловизора, резких манёврах и сильной вибрации. Загрязнение объектива или низкий контраст цели и фона также снижают эффективность.

Коммуникации и сети. Mesh, GSM, ППРЧ

Украинская разведка документально зафиксировала в новых «Геранях Seeker» китайский Mesh-модем XK-f358 компании Xingkay Tech. Mesh-сеть позволяет нескольким узлам передавать данные друг через друга, автоматически перестраивать маршруты и обходить потерю отдельного ретранслятора. Это означает, что группа «Гераней» может формировать распределённую сеть, где каждый аппарат является одновременно и ударным средством, и ретранслятором.

Тезис №4. Связь — это сеть. Использование MESH-модемов позволяет использовать дроны как ретрансляторы, увеличивая дальность управления и помехозащищенность.

Возможные узлы сети: операторская станция, наземный ретранслятор, воздушный ретранслятор, другой бпла, головной аппарат группы. Однако наличие Mesh-модема не доказывает, что каждый «Герань» является полноценным ретранслятором. Это лишь указывает на возможность сетевого управления и передачи видео.

В новых аппаратах также обнаружены два GSM-модема или один 3g/4g USB-модем. Через мобильную сеть потенциально передаются текущие координаты, высота, скорость, состояние двигателя, качество GNSS, статус выполнения задания и даже изображение с низкой частотой кадров. Мобильная связь даёт важное преимущество — оператору не требуется собственный передатчик в прямой видимости. Но есть и ограничения: сеть может быть отключена, SIM-карта заблокирована, а модем может раскрыть своё присутствие.

Отечественные источники дополнительно заявляют о канале с псевдослучайной перестройкой рабочей частоты (ППРЧ). Передатчик и приёмник синхронно меняют частоту по заранее согласованной последовательности, что затрудняет постановку узкополосных помех и перехват сигнала.

Режим работы канала выглядит так: большая часть пути проходит автономно, Mesh-канал активируется в районе цели, оператор получает видео, выбирает объект, после захвата аппарат переходит на автономное донаведение. Таким образом, радиоканал критичен до момента захвата, но после него становится необязательным.

Алгоритмическое сердце. «Искусственный интеллект»

Термин «искусственный интеллект» в применении к «Seeker» требует осторожности. Наиболее вероятно, что система состоит из трёх последовательных алгоритмических уровней.

1️⃣ Уровень 1. Обнаружение объектов. Нейросеть анализирует кадр и выделяет прямоугольниками известные классы: автомобиль, грузовик, самолёт, вертолёт, локомотив, железнодорожный состав, антенна, радиолокационная станция. Для Raspberry PI подходят облегчённые модели: Yolo Nano или Tiny, Mobilenet-SSD, Efficientdet Lite. Входное изображение обычно уменьшается до 320×320 или 640×640 пикселей, что позволяет повысить частоту обработки ценой потери мелких деталей.

Тезис №10. Сложная нейросеть на Raspberry Pi вряд ли возможна, поэтому система, вероятно, использует легковесные детекторы и классические трекеры, уязвимые к маскировке.

2️⃣ Уровень 2. Захват и сопровождение. После выбора объекта оператором система больше не обязана заново классифицировать его в каждом кадре. Она использует более простой трекер: Correlation Filter, Mosse, KCF, CSRT, Siamese Tracker, оптический поток или Feature Matching. Такой подход намного экономичнее постоянного запуска нейросети. Алгоритм выглядит так: нейросеть или оператор обнаруживает объект, оператор подтверждает рамку, трекер фиксирует визуальные признаки, цель сопровождается между кадрами, при снижении уверенности повторно запускается детектор.

3️⃣ Уровень 3. Визуальное наведение. Система вычисляет ошибку: горизонтальное смещение объекта от центра изображения, вертикальное смещение, изменение видимого размера, направление движения цели. Затем формирует команды автопилоту. Например: объект ушёл вправо — выполнить правую коррекцию; объект опускается в кадре — увеличить угол снижения; объект быстро растёт — уменьшить резкость манёвров. Это разновидность Image-based visual servoing — управления движением по положению объекта в изображении.

Тезис №6. Принцип «Man-on-the-loop». Оператор лишь выбирает цель на экране; все дальнейшее ведение (пикирование, коррекция) выполняется автоматом. Человек — наблюдатель, не пилот.

Именно этот принцип делает «Seeker» полуавтономным оружием. Оператор находит цель, нажимает «захват», и аппарат самостоятельно удерживает объект в рамке даже при исчезновении канала связи. Полностью автономный поиск и выбор цели без участия человека убедительно не доказан.

Навигационный комплекс и РЭБ

Навигационная система «Seeker» построена на трёх китах:

• спутниковой навигации,
• инерциальной системе,
• визуальной одометрии.

В исследованных модификациях используется 12-канальная помехоустойчивая система «Комета».

Её принцип работы основан на антенной решётке и пространственной фильтрации. Обычная gnss-антенна принимает крайне слабые спутниковые сигналы сверху и мощную помеху с земли. Многоэлементная антенна оценивает направление прихода сигнала и формирует максимумы чувствительности в направлении спутников и минимумы («нули») диаграммы направленности в сторону постановщика помех. Это не делает аппарат полностью неуязвимым, но повышает помехоустойчивость на 40–50 дБ, по заявлениям производителя.

Тезис №7. Помехозащищенность — достаточно эффективна. Система не полностью «неуязвима» для РЭБ, но после захвата цели подавление GNSS или радиоканала уже не отменит атаку.

Инерциальная система Sadra Min 800 обеспечивает работу при временной потере спутникового сигнала. Она использует гироскопы, акселерометры, оценку курса, данные воздушной скорости или барометрической высоты и последнюю достоверную координату GNSS. Однако дешёвые Mems-датчики достаточно быстро накапливают ошибку, поэтому инерциальная навигация годится для пролёта короткой зоны подавления, стабилизации и терминального участка.

Визуально-инерциальная одометрия — совместная обработка камеры и IMU — позволяет оценивать собственное перемещение без GNSS. Но для аппарата, летящего высоко над однообразной местностью, точность ограничена слабым параллаксом, вибрациями и низкой детализацией поверхности. Вероятнее всего, этот метод используется как вспомогательный.

Против спуфинга (подмены спутниковых координат) возможны механизмы проверки скачков координат, сравнения GNSS с IMU, ограничения допустимой скорости изменения курса и отбрасывания противоречивых спутниковых данных. Наличие именно этих алгоритмов в «Seeker» не подтверждено, но они технически логичны.

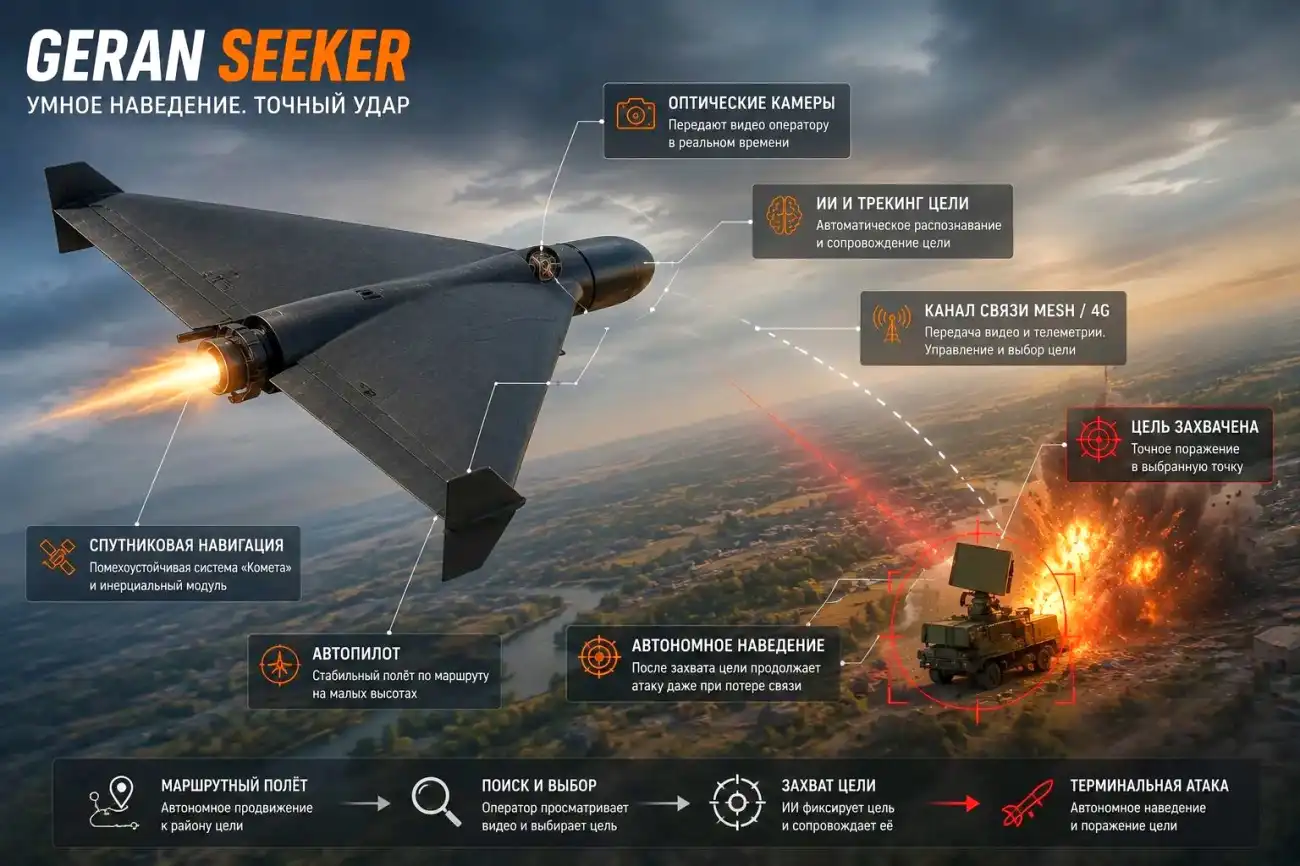

Тактический цикл применения

Цикл атаки выглядит так.

1️⃣ Этап 1. Маршрутный полёт. Аппарат летит по заранее заданным координатам, используя GNSS, «комету», IMU, барометр и автопилот. Радиосвязь может быть выключена или использоваться только для телеметрии.

2️⃣ Этап 2. Выход в район цели. В расчётной зоне активируются камеры, mesh-модем, видеопередача и модуль обнаружения объектов. Аппарат может выполнять прямой заход, круг ожидания или проход вдоль дороги.

3️⃣ Этап 3. Поиск. Оператор просматривает изображение. Нейросеть подсвечивает предполагаемые цели рамками. Для поиска движущихся объектов возможен алгоритм обнаружения движения, классификации и вывода кандидатов оператору.

4️⃣ Этап 4. Захват. Оператор выбирает рамку или подтверждает предложенный объект. Система сохраняет визуальный шаблон, класс, положение, масштаб, направление движения и уровень уверенности.

5️⃣ Этап 5. Терминальная атака. Трекер удерживает цель в кадре. Автопилот получает команды коррекции и переводит аппарат в снижение или пикирование. После этого радиоканал уже не обязателен.

Тезис №5. Работа по движущимся целям. Главное тактическое новшество — способность атаковать локомотивы, автомобили и другую мобильную технику, а не только статичные склады.

Именно этот алгоритм превращает «Герань» из боеприпаса, летящего исключительно к координатам, в полуавтономную разведывательно-ударную платформу.

Анализ заявленных ттх реактивной версии

Наиболее подробно в источниках описана реактивная версия — «Герань-4 Сикер». Однако цифры разнятся.

Из презентационных материалов следуют такие характеристики:

• дальность полёта — 550 км
• скорость — около 300 км/ч
• масса боевой части — 50 кг
• силовая установка — турбореактивная
• наведение — машинное зрение

Отраслевые российские публикации для базовой «Герани-4» приводят другие данные:

• длина — около 3,5 м, размах крыла — около 3 м
• максимальная скорость — до 500 км/ч
• крейсерская скорость — 300–400 км/ч
• высота полёта — до 5000–6000 м
• дальность — до 450 км
• боевая часть — 50 или 90 кг
• двигатель — турбореактивный lianxin lx wp-160 с тягой около 160 кгс
• навигация — «комета-м» и инерциальная система

Тезис №9. Скорость порождает противоречия. Для реактивной «Герани-4» заявлены разные дальности и скорости, что указывает на отсутствие единого финального стандарта.

Эти расхождения могут объясняться несколькими факторами: 450 км относится к одной версии «Герани-4», а более 550 км — к оптимизированной версии seeker; 300 км/ч — экономическая или расчётная скорость, а 500 км/ч — кратковременная максимальная; масса боевой части и дальность меняются в зависимости от количества топлива.

Планер реактивной версии имеет интегрированное соединение крыла с центропланом, отсутствие разъёмного крыла, усиленную конструкцию и уменьшенное число технологических люков. Это снижает аэродинамическое сопротивление и повышает жёсткость, позволяя выполнять энергичные манёвры. В одном из анализов видеозаписи оценивалась угловая скорость разворота порядка 35–40 градусов в секунду.

Уязвимости системы

Несмотря на все преимущества, «Seeker» имеет ряд ограничений.

➡️ Оптические ограничения. Компьютерное зрение ухудшается при тумане, низкой облачности, осадках, дыме, контровом солнце, ночном полёте без тепловизора, резких манёврах, сильной вибрации и загрязнении объектива.

➡️ Ложные захваты. Нейросеть может перепутать гражданский автомобиль с военным, макет с настоящей техникой, неподвижный объект с движущимся. Особенно опасна ошибка после перехода в автономный режим — оператор уже не сможет исправить захват.

➡️ Ограниченное поле зрения. Фиксированная камера видит только ограниченный сектор. Если цель совершает резкий манёвр или аппарат слишком быстро проходит над ней, объект может выйти из кадра.

➡️ Вычислительные ограничения. Raspberry PI чувствителен к перегреву, вибрации, просадкам питания, повреждению карты памяти, зависанию Linux, задержкам обработки и ошибкам интерфейса с автопилотом.

➡️ Задержка видеоканала. При ручном поиске важны задержка кодирования, задержка Mesh-сети, потери пакетов и частота кадров. Для реактивной версии даже задержка в несколько сотен миллисекунд может существенно усложнять ручное наведение.

➡️ Уязвимость на маршевом участке. Вся помехозащищённость работает только после захвата цели. На этапе маршрутного полёта аппарат остаётся чувствительным к подавлению GNSS и радиосвязи.

Заключение

Герань «Seeker» не выглядит технологическим эквивалентом дорогостоящей западной ракеты с высококлассной оптико-электронной ГСН. Её концепция иная: взять массовый и относительно дешёвый дальнобойный бпла и добавить коммерческую камеру, raspberry pi, видеотрекер и сетевой модем.

Тезис №12. «Герань-Seeker» — это эволюционный, а не революционный шаг, но именно он делает массовый дрон реальной угрозой для подвижных целей в прифронтовой зоне.

Даже если точность распознавания далека от идеальной, этого достаточно для решения нескольких важных задач:

• исправлять накопившуюся навигационную ошибку,
• выбирать конкретный объект внутри целевого района,
• атаковать ограниченно подвижные цели,
• сохранять наведение после подавления радио канала,
• уменьшать зависимость от GNSS на последнем километре.

Тезис №2. Главная технологическая особенность комплекса — не отдельная нейросеть и не отдельная камера, а слияние четырёх контуров:

• помехоустойчивой спутниковой навигации,
• инерциального автопилота,
• сетевого управления с передачей видео,
• автономного оптического донаведения.

Именно эта комбинация превращает «Герань» из боеприпаса, летящего исключительно к координатам, в полуавтономную разведывательно-ударную платформу, способную выбирать точку поражения непосредственно в районе цели. Это не делает систему неуязвимой, но существенно расширяет круг решаемых задач и повышает вероятность поражения мобильных объектов.

Что меняется тактически. Обычная дальнобойная «Герань» лучше всего подходит для стационарных объектов: складов, подстанций, промышленных предприятий. «Seeker» расширяет набор потенциальных целей за счёт возможности корректировать точку удара непосредственно перед поражением. Возможными объектами становятся локомотивы и поезда, самолёты на аэродроме, вертолёты, мобильные радиолокационные станции, средства пво, топливозаправщики, колонны и техника, покидающая заранее известную позицию.

Определения

Seeker (искатель) — в контексте «Герани» это не отдельная модель бпла, а модульный комплект оптико-электронного донаведения, включающий камеры, вычислитель, трекер, модемы и блок сопряжения с автопилотом.

Головка самонаведения (ГСН) — классический авиационный термин, означающий устройство для наведения оружия на цель. В случае «Seeker» корректнее говорить о системе терминального наведения.

Mesh-сеть — распределённая сеть, в которой каждый узел может передавать данные другим узлам, автоматически перестраивая маршруты при потере связи.

ППРЧ (псевдослучайная перестройка рабочей частоты) — метод помехозащиты, при котором передатчик и приёмник синхронно меняют частоту по заранее согласованному алгоритму.

Image-based visual servoing — метод управления движением на основе положения объекта в изображении, без вычисления точных пространственных координат.

Human-on-the-loop — принцип управления, при котором человек наблюдает за процессом и может вмешаться, но основное управление выполняет автоматика.

Man-in-the-loop — принцип, при котором человек непрерывно управляет системой, а автоматика лишь помогает.

Подтверждённые компоненты

• Raspberry PI 4
• специализированный трекер Borscht v3 al
• Mesh-модем XK-f358
• один или два GEM/3g/4g-модема
• помехоустойчивая система «Комета»
• инерциальная система Sadra Min 800
• интерфейсные модули RS-422

Заявленные характеристики «Герани-4 Сикер»

из презентационных материалов

• дальность полёта — более 550 км
• скорость — около 300 км/ч
• масса боевой части — 50 кг
• силовая установка — турбореактивная
• наведение — машинное зрение с автоматическим распознаванием
• предполагаемый производитель — предприятие «Алабуга» (Татарстан)

Хронология появления информации

• конец июня — начало июля 2026 года — первое широкое обсуждение в англоязычной прессе после появления фото и видео
• 30 июня — 1 июля 2026 года — массовые публикации в украинских изданиях
• 11 июля 2026 года — униан сообщает о презентационном ролике с характеристиками реактивной версии

Тактические преимущества

• возможность атаки движущихся целей
• снижение зависимости от gnss и устойчивой радиосвязи
• сохранение наведения после потери связи
• возможность выбора точки попадания внутри целевого района
• повышение вероятности поражения мобильных объектов
• экономическая эффективность по сравнению с крылатыми ракетами

Тактические ограничения

• зависимость от погодных условий и видимости
• ограниченное поле зрения фиксированной камеры
• вычислительные ограничения raspberry pi
• уязвимость к маскировке и ложным целям
• риск ложных захватов
• уязвимость на маршевом участке до захвата цели
• отсутствие подтверждённого тепловизора для ночной работы

Неконфликтные данные, требующие подтверждения

• полностью автономный выбор цели без оператора
• полноценный тепловизионный канал
• нейросетевая навигация по рельефу местности
• управление роем и обмен целями между аппаратами
• сложное противоспуфинговое программное обеспечение
• точные дальности Mesh-канала
• состав и размер нейросетевой модели
• точность попадания (круговое вероятное отклонение)
• реальная доля seeker среди запускаемых «Гераней»
• подтверждённое количество боевых применений

Этот материал представляет собой системный анализ открытых данных из четырёх источниковых потоков — англоязычного, украиноязычного, российского и сводного. Он не является официальной технической документацией и содержит реконструкции там, где фактические данные отсутствуют. Однако именно такая реконструкция позволяет увидеть целостную картину того, что представляет собой «Герань-Seeker» как система и как тактическое явление.
