Защита объектов инфраструктуры

Электростанция, промышленное предприятие, нефтебаза, водозаборный узел, склад, транспортный терминал или крупный общественный объект сегодня необходимо защищать не только от проникновения человека, диверсии или пожара. Возникла новая зона риска — воздушное пространство непосредственно над территорией и вокруг неё.

Защита объектов инфраструктуры от БПЛА - новая реальность, которую надо учитывать и бизнесу, и государству.

Распространение беспилотных аппаратов изменило саму геометрию безопасности. Малый летательный аппарат способен двигаться на небольшой высоте, использовать сложный рельеф и городскую застройку, приближаться к объекту с направлений, которые раньше практически не рассматривались как возможный путь проникновения. Поэтому современная защита инфраструктуры постепенно становится отдельной инженерной дисциплиной.

Тезис 1. Современный инфраструктурный объект необходимо защищать не только по периметру: появление БПЛА фактически добавило к традиционной охране третье измерение — воздушное пространство.

Главное изменение состоит даже не в появлении очередной технической угрозы. Изменилась сама философия безопасности. Раньше объект можно было условно представить как территорию внутри ограждения. Теперь необходимо контролировать пространство вокруг него, своевременно обнаруживать приближающиеся объекты, оценивать их опасность, предупреждать персонал и иметь последний физический рубеж, который сохранит наиболее важное оборудование даже при отказе других систем.

Что именно необходимо защищать

Большой инфраструктурный объект почти никогда не является однородным. На территории площадью в десятки или сотни гектаров могут находиться административные здания, склады, технологические установки, резервуары, трансформаторы, серверные, энергетические узлы, насосные станции и вспомогательные сооружения. Их значение для работы предприятия принципиально различается.

Поэтому задача защиты начинается с определения критических элементов. Выход из строя бытового помещения и разрушение центрального распределительного устройства могут иметь совершенно разные последствия. В одном случае предприятие продолжит работу, в другом остановится целый технологический цикл.

К наиболее чувствительным элементам могут относиться:

• узлы электроснабжения;
• трансформаторные подстанции;
• распределительные устройства;
• резервуары и хранилища;
• газовые и нефтяные установки;
• насосные станции;
• системы управления технологическими процессами;
• центры связи;
• серверные помещения;
• диспетчерские;
• аварийные источники питания;
• площадки хранения опасных веществ;
• участки постоянного нахождения большого количества людей.

Из этого следует принцип, который на первый взгляд кажется очевидным, но принципиально меняет стоимость проекта: необязательно одинаково защищать каждый квадратный метр территории. Часто значительно эффективнее построить эшелонированную защиту и усилить наиболее критичные зоны.

Тезис 2. Универсального «антидронового комплекса» не существует. Реальная защита строится как система нескольких независимых и взаимодополняющих рубежей.

Такой подход напоминает устройство современных информационных систем: предполагается, что какой-либо отдельный механизм когда-нибудь может отказать. Поэтому безопасность возникает не за счёт одного идеального устройства, а благодаря резервированию различных способов защиты.

Новая категория воздушных угроз

Беспилотные аппараты оказались сложной целью прежде всего из-за своего разнообразия. Под одним словом «дрон» сегодня могут подразумеваться аппараты массой от нескольких сотен граммов до сотен килограммов, существенно отличающиеся скоростью, дальностью, каналами управления и способом навигации.

Особую проблему представляют малые высоты. На них радиолокационному обнаружению мешают рельеф, деревья, здания и различные отражающие поверхности. Небольшие пластиковые конструкции имеют сравнительно малую эффективную площадь рассеяния, а значит, их сложнее отличить от фоновых объектов.

Не все аппараты постоянно поддерживают радиосвязь с оператором. Некоторые способны следовать по заранее заданному маршруту, другие могут использовать нестандартные каналы управления. Поэтому система, построенная исключительно на обнаружении управляющего радиосигнала, принципиально имеет слепые зоны.

Дополнительной проблемой становится скорость развития технологий. Новый алгоритм навигации, способ управления или конструкция аппарата способны резко снизить эффективность решений, которые ещё недавно считались достаточными.

Сначала модель угроз, потом оборудование

Наиболее распространённая ошибка при создании системы безопасности — начинать с выбора конкретного оборудования. Это примерно то же самое, что проектировать пожарную защиту здания, сначала покупая огнетушители, а затем выясняя, какие помещения и от каких типов пожара необходимо защищать.

Отправной точкой должна быть модель угроз. Нужно определить возможные направления приближения аппаратов, наиболее уязвимые элементы объекта, потенциальные последствия повреждений и необходимое время реакции.

Тезис 3. Первым этапом должна быть не закупка оборудования, а формирование модели угроз: необходимо понять, что именно защищается, от какого воздействия и с какими возможными последствиями.

Для промышленного предприятия таким сценарием может быть повреждение технологического агрегата. Для объекта энергетики — нарушение работы распределительного узла. Для общественного объекта основным приоритетом становится защита людей.

Отсюда появляются совершенно разные требования к дальности обнаружения, типам сенсоров, пассивным конструкциям и алгоритмам оповещения.

Первый физический рубеж: пассивная защита

Наиболее фундаментальным элементом системы остаётся пассивная защита. Её принцип состоит не в том, чтобы обнаружить или уничтожить аппарат, а в том, чтобы физически не позволить ему достигнуть критически важного элемента.

Для этого применяются различные варианты каркасных, тросовых и сетчатых конструкций. Жёсткий или пространственный каркас может сочетаться с сетями, канатами, матами и дополнительными противоосколочными элементами. Некоторые решения строятся вокруг способности конструкции принять кинетическую энергию и распределить нагрузку по большой площади.

Ключевым достоинством таких систем является автономность. Сетка не нуждается в радиолокационной станции. Стена не требует программного обеспечения. Противоосколочный экран продолжает выполнять свою функцию при отключении электричества.

Тезис 4. Пассивная защита — фундамент противодроновой безопасности. Сети, ограждающие конструкции, габионы и противоосколочные решения сохраняют значение даже тогда, когда обнаружение или активное противодействие не сработали.

Фактически это последний рубеж. Если аппарат не удалось своевременно обнаружить, если невозможно воздействовать на его систему управления или остальные средства оказались недостаточно эффективны, физическая конструкция всё ещё может уменьшить последствия.

Не только остановить аппарат, но и пережить взрыв

Современная инженерная защита должна учитывать ещё одно обстоятельство: опасность создаёт не только прямое столкновение.

После разрушения аппарата возникает вторичное поражение. Фрагменты конструкции, элементы заряда и другие высокоскоростные частицы способны повредить технологическое оборудование или людей даже в ситуации, когда сам аппарат не достиг цели.

Именно поэтому всё большее значение приобретают:

• противоосколочные экраны;
• баллистические маты;
• габионные сооружения;
• пространственные защитные каркасы;
• комбинированные сетчатые конструкции;
• локальные защитные кожухи;
• усиление стен вокруг критического оборудования.

Некоторые модульные противоосколочные решения проектируются таким образом, чтобы повреждённый сегмент можно было заменить без демонтажа всей конструкции. Это особенно важно для объектов непрерывного производственного цикла.

Тезис 5. Современная защита должна учитывать не только прямое попадание БПЛА, но и вторичные поражающие факторы — взрыв, осколки и поражающие элементы.

Таким образом, физическая защита превращается из условной «сетки от дрона» в полноценную инженерную систему управления последствиями воздействия.

Второй рубеж: как увидеть угрозу

Если пассивная система отвечает на вопрос «что произойдёт при ударе», то средства обнаружения должны обеспечить максимально ранний ответ на другой вопрос: что приближается к объекту.

Выявление небольшого воздушного объекта является значительно более сложной задачей, чем может показаться. Радиолокационная станция способна увидеть цель, но иногда ей трудно однозначно классифицировать её. Радиоприёмник может обнаружить управляющий сигнал, но бесполезен против радиомолчащей цели. Камера хорошо подтверждает объект визуально, однако её эффективность зависит от видимости.

Поэтому современный комплекс практически неизбежно становится многосенсорной системой.

Тезис 6. Ни один способ обнаружения не является универсальным. РЛС, радиочастотные, акустические и оптико-электронные средства должны взаимно дополнять друг друга.

Именно сочетание разных физических принципов позволяет компенсировать недостатки каждого отдельного метода.

Радиолокационное обнаружение

Радиолокация остаётся одним из основных способов контроля воздушного пространства. РЛС излучает сигнал и анализирует его отражение от объектов.

Для небольших беспилотников главным ограничением становится малая ЭПР — эффективная площадь рассеяния. Пластиковый корпус и небольшие размеры позволяют некоторым аппаратам значительно хуже отражать радиоволны, чем самолёт или вертолёт.

При этом радиолокация обладает важнейшим преимуществом: ей не нужен сигнал управления самого аппарата. Поэтому она способна работать против автономных целей.

Особое направление представляют системы контроля пространства на малых высотах и многопозиционные решения, позволяющие формировать несколько последовательных рубежей обнаружения вокруг территории.

Радиочастотный мониторинг

Большинство традиционных беспилотников взаимодействуют с оператором посредством радиосвязи: получают команды, передают телеметрию или видеопоток.

Система радиочастотного мониторинга сканирует эфир и пытается определить характерные сигналы. В некоторых случаях можно не только обнаружить аппарат, но и установить направление, откуда осуществляется управление.

Это позволяет обнаруживать угрозу ещё до момента визуального контакта. Однако принципиальное ограничение очевидно: если аппарат не излучает ожидаемых сигналов, обнаружить его таким способом невозможно.

Акустическое обнаружение

Вращающиеся винты, электродвигатели и другие элементы создают характерный акустический рисунок. Если установить несколько микрофонов и сравнивать момент прихода звука к каждому из них, можно определить направление на источник.

Акустические датчики особенно интересны как дополнительный канал контроля. Они пассивны и сами ничего не излучают.

Однако шум промышленного предприятия, транспорт, ветер и другие источники серьёзно усложняют работу такой системы. Поэтому акустика особенно эффективна не сама по себе, а как дополнительный источник данных.

Оптико-электронный контроль

Камера даёт то, чего зачастую не хватает другим сенсорам: возможность фактически увидеть объект.

Оптические и тепловизионные системы могут использоваться для подтверждения цели после первичного обнаружения. Камера автоматически поворачивается в предполагаемом направлении и передаёт изображение оператору или системе распознавания.

Тепловизионный канал расширяет возможности ночью, поскольку позволяет фиксировать тепловое излучение двигателей, аккумуляторов и электронных компонентов.

Программное обеспечение превращает датчики в систему

Допустим, вокруг предприятия установлены радар, несколько камер, радиодетектор и акустические сенсоры. Без общего уровня управления они остаются четырьмя независимыми системами.

Современный программно-аппаратный комплекс выполняет роль центра, который объединяет поступающую информацию. Он получает данные от разных устройств, сопоставляет события, строит траектории целей и помогает отсеивать ложные срабатывания.

Тезис 7. Главным элементом перспективной системы становится не отдельный датчик, а программно-аппаратный комплекс, объединяющий данные разных средств в единую картину воздушной обстановки.

Например, радиочастотный сенсор может первым сообщить о подозрительном сигнале. Радиолокационная станция подтвердит наличие движущегося объекта. Затем программное обеспечение автоматически развернёт камеру в нужную точку пространства.

В результате оператор получает не четыре тревожных индикатора, а одну понятную картину происходящего.

Главная единица безопасности — время

Дальность обнаружения сама по себе мало что означает. Для системы защиты гораздо важнее другой параметр — сколько секунд остаётся до потенциального воздействия.

Если аппарат движется со скоростью 150 километров в час, за одну минуту он преодолевает около 2,5 километра. Следовательно, обнаружение на расстоянии одного километра означает менее половины минуты для классификации цели, оповещения и реагирования.

Тезис 8. Между обнаружением беспилотника и возможным поражением объекта существует критически важный ресурс — время. Чем раньше выявлена угроза, тем больше вариантов остаётся для защиты людей и оборудования.

Отсюда следует важный принцип проектирования: дистанция обнаружения должна определяться не привлекательными цифрами в характеристиках оборудования, а требуемым временем реакции.

Если персоналу необходимо 90 секунд для перехода в защищённую зону, система должна обеспечивать соответствующий запас времени с учётом скорости потенциальной цели.

Третий рубеж: своевременно предупредить людей

Даже идеальная техническая система имеет ограниченную ценность, если после обнаружения угрозы никто не знает, что делать.

Поэтому система оповещения является самостоятельным элементом противодроновой защиты. Её задача — быстро передать персоналу понятную команду и запустить заранее разработанный сценарий.

В большинстве случаев нет необходимости строить отдельную сеть громкоговорителей исключительно для этой задачи. Существующую систему оповещения предприятия можно дооснастить дополнительными функциями и сценариями, используя уже проложенные линии и установленное оборудование.

Тезис 9. Оповещение является полноценным рубежом защиты. При угрозе БПЛА алгоритм поведения людей может принципиально отличаться от привычной пожарной эвакуации.

Именно последнее обстоятельство особенно важно.

Почему выйти из здания иногда опаснее, чем остаться внутри

При пожаре естественным алгоритмом является эвакуация наружу. При воздушной угрозе ситуация может оказаться противоположной.

Выход большого количества людей на парковку, площадь или внутренний двор создаёт дополнительный риск. Поэтому возможный сценарий должен предусматривать перемещение людей из открытых пространств внутрь капитальных сооружений.

В зависимости от архитектуры объекта предпочтительными зонами могут быть внутренние коридоры, помещения без окон, нижние этажи и другие участки, отделённые от наружных стен.

Сама технология оповещения здесь вторична. Гораздо важнее, чтобы сообщение было коротким, однозначным и заранее знакомым персоналу.

Именно поэтому тренировки являются такой же частью системы безопасности, как камеры или датчики.

Активное противодействие

Следующий слой связан уже не с наблюдением, а с воздействием на аппарат.

Наиболее известный класс решений — радиоэлектронное противодействие. Его задача заключается в нарушении связи между аппаратом и оператором либо в воздействии на используемые навигационные сигналы.

Существуют различные технические подходы:

• подавление каналов управления;
• подавление передачи телеметрии;
• воздействие на спутниковую навигацию;
• направленное радиоэлектронное воздействие;
• специализированные стационарные комплексы;
• мобильные и переносные решения;
• физические перехватчики;
• другие специализированные средства.

При этом применение активных средств является юридически регулируемой областью и должно осуществляться только организациями и подразделениями, имеющими соответствующие полномочия.

Тезис 11. Техническая возможность нейтрализовать беспилотник и юридическое право сделать это — разные вещи. Активные средства противодействия должны применяться только в рамках установленных полномочий и процедур.

Это принципиальное различие. Инженер может технически предусмотреть интеграцию различных исполнительных устройств, но порядок их фактического использования определяется уже не только техническими характеристиками.

Почему одной радиоэлектронной борьбы недостаточно

Радиоэлектронное воздействие часто воспринимается как универсальное решение: достаточно заблокировать канал управления — и проблема исчезнет.

На практике ситуация сложнее. Аппарат может использовать автономную навигацию, альтернативный канал управления или режим, при котором постоянный радиообмен вообще отсутствует.

Тезис 10. РЭБ нельзя считать универсальным решением: развитие автономных, радиомолчащих и использующих альтернативные каналы управления аппаратов заставляет сочетать радиоэлектронную защиту с обнаружением и физическими барьерами.

Кроме того, даже успешно потерявший управление аппарат физически никуда не исчезает. Он может продолжить движение, перейти в автоматический режим или упасть. Следовательно, остаётся задача управления последствиями.

Именно здесь снова становится очевидна ценность многоуровневой архитектуры.

Документы — это тоже часть системы безопасности

Защита объекта состоит не только из металлоконструкций, электроники и программного обеспечения. Существует ещё один уровень — организационный.

Для нормальной работы комплекса необходимы алгоритмы действий, распределение ответственности и заранее подготовленные сценарии.

Практический комплект может включать:

• положение об организации охраны;
• план действий при угрозе;
• инструкции для персонала;
• алгоритмы работы службы безопасности;
• схему оповещения;
• порядок взаимодействия с экстренными службами;
• планы технического оснащения;
• график тренировок;
• документацию по критическим элементам объекта;
• журналы и протоколы инцидентов;
• планы модернизации системы.

Такие материалы превращают оборудование в управляемый процесс. Перечень организационных документов обычно включает также планы охраны, инструкции сотрудников и перспективные планы оснащения средствами безопасности.

Паспорт и категорирование объекта

Для многих категорий инфраструктуры значительная часть защитных мероприятий формализуется через категорирование объекта и разработку соответствующей документации.

При оценке учитываются потенциальные последствия чрезвычайного события, количество людей, значение объекта, существующие системы охраны и инженерные средства безопасности.

Практический процесс обычно включает:

• создание комиссии;
• обследование объекта;
• оценку потенциальной опасности;
• определение категории;
• описание существующих систем безопасности;
• разработку необходимых мероприятий;
• согласование документации;
• последующую актуализацию.

Для ряда объектов сроки актуализации соответствующей документации составляют несколько лет, однако существенная реконструкция или изменение условий эксплуатации может потребовать более раннего пересмотра.

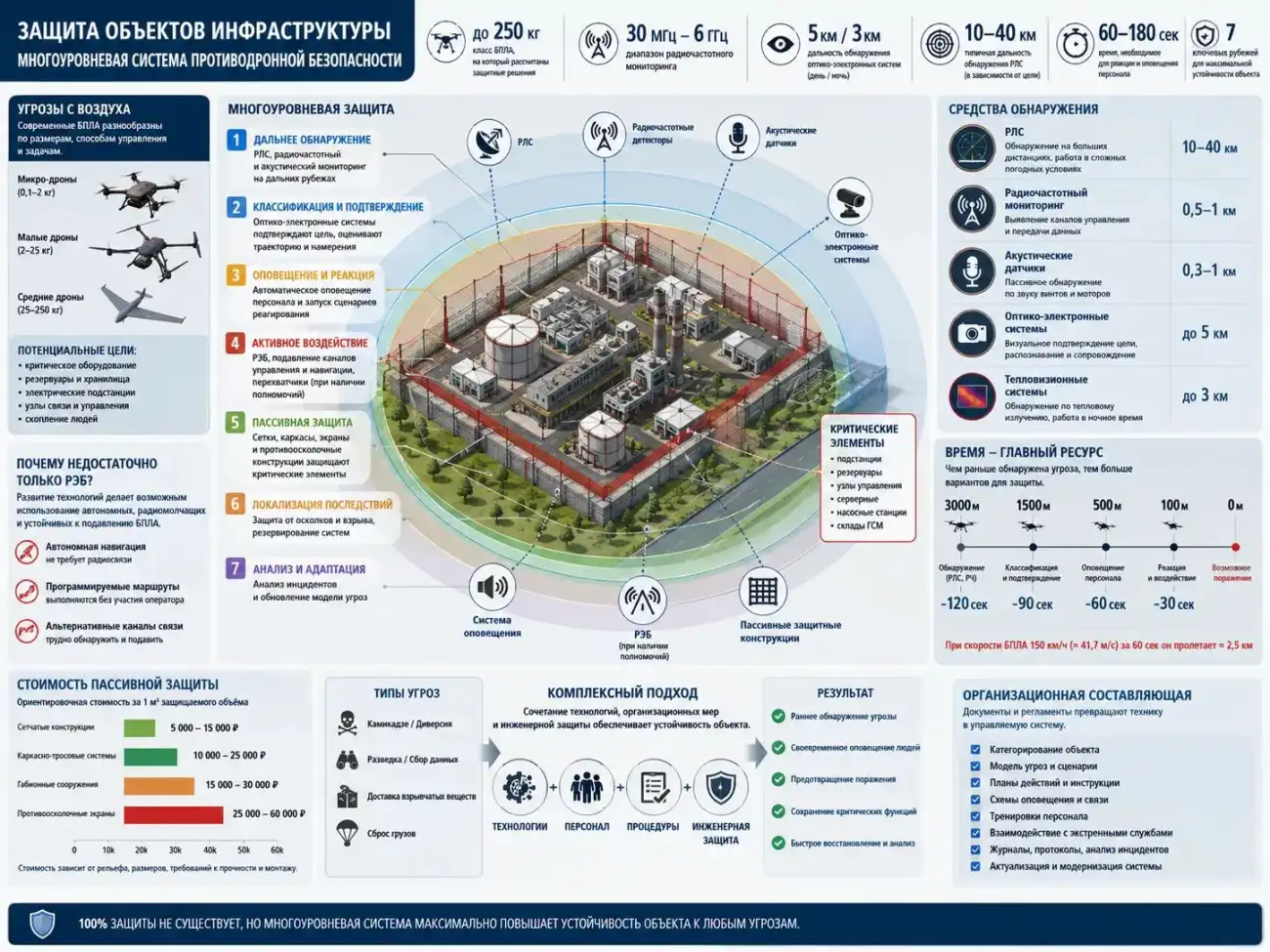

Как выглядит многоуровневая защита

Если свести весь подход к единой инженерной логике, получится последовательность независимых рубежей.

Первый уровень — анализ угроз. Определяется, что может произойти и какие элементы наиболее критичны.

Второй — дальнее обнаружение. Система пытается получить максимально возможный временной запас.

Третий — классификация. Необходимо понять, действительно ли обнаруженный объект представляет угрозу.

Четвёртый — оповещение и организационная реакция.

Пятый — активное воздействие там, где оно допустимо и технически целесообразно.

Шестой — физическая защита критического оборудования.

Седьмой — локализация последствий и восстановление.

Восьмой — анализ события и корректировка модели угроз.

Так возникает своеобразная цепочка безопасности:

угроза → обнаружение → идентификация → решение → оповещение → противодействие → физическая защита → восстановление → анализ.

Каждый следующий элемент должен сохранять эффективность даже в случае частичного отказа предыдущего.

Экономика: защищать всё или защищать главное

Комплексная защита большого промышленного объекта может оказаться чрезвычайно дорогой, если попытаться одинаково закрыть всю территорию.

Гораздо эффективнее применять принцип приоритетной защиты. Необходимо определить, какие несколько процентов оборудования создают большую часть риска остановки объекта.

Например, дорогостоящий технологический комплекс может зависеть всего от нескольких трансформаторов, насосов или распределительных устройств. Физическая защита именно этих точек способна значительно повысить общую устойчивость предприятия при существенно меньших капитальных затратах.

Отдельные пассивные конструкции существенно отличаются по стоимости в зависимости от геометрии, рельефа, размеров и требований к устойчивости. Для некоторых типов систем ориентиры могут составлять от нескольких тысяч до десятков тысяч рублей на кубический метр защищаемого пространства, а специализированная противоосколочная защита может быть существенно дороже.

Поэтому сравнивать решения только по цене квадратного или кубического метра некорректно. Главное — предотвращённый ущерб.

Варианты защиты инфраструктурного объекта

На практике система может формироваться из нескольких групп решений.

Инженерно-физическая защита

• защитные сетки;
• защитно-улавливающие конструкции;
• тросовые системы;
• пространственные каркасы;
• металлические порталы;
• габионные стены;
• локальные защитные кожухи;
• противоосколочные панели;
• баллистические маты;
• защитные экраны;
• комбинированные сетчато-каркасные сооружения.

Средства обнаружения

• радиолокационные станции;
• многопозиционные радиолокационные системы;
• радиочастотные детекторы;
• радиопеленгационные комплексы;
• акустические массивы;
• оптические камеры;
• тепловизоры;
• автоматические поворотные оптические станции;
• комбинированные сенсорные посты.

Информационный контур

• программно-аппаратный комплекс управления;
• интерактивная карта объекта;
• автоматическая корреляция сигналов;
• построение треков;
• журналирование событий;
• архивирование видео;
• автоматическое наведение камер;
• интеграция с оповещением;
• формирование сценариев реагирования.

Организационная защита

• категорирование объекта;
• определение критических элементов;
• разработка модели угроз;
• подготовка планов действий;
• тренировки персонала;
• распределение ответственности;
• связь с оперативными службами;
• регулярная проверка технических средств.

Защита персонала

• объектовая система оповещения;
• заранее определённые безопасные зоны;
• защищённые внутренние помещения;
• маршруты перемещения;
• речевые сценарии предупреждения;
• регулярные тренировки;
• средства первой помощи;
• резервная связь.

Активное противодействие

При наличии необходимых законных полномочий в систему могут включаться специализированные средства радиоэлектронного или физического воздействия. Их применение должно рассматриваться именно как один из уровней общей защиты, а не как её единственная основа.

Как проектировать систему защиты

Практический проект разумно начинать не с каталога оборудования, а с последовательного инженерного обследования.

Первый этап — определить назначение объекта и критические процессы. Нужно понять, какие функции должны продолжать работать даже при внешнем воздействии.

Второй — составить перечень критического оборудования.

Третий — разработать модель потенциальных угроз и возможных направлений приближения.

Четвёртый — определить допустимое время реакции.

Пятый — рассчитать необходимые зоны обнаружения.

Шестой — выбрать несколько независимых физических принципов выявления цели.

Седьмой — объединить датчики в общий цифровой контур.

Восьмой — разработать сценарии оповещения.

Девятый — защитить наиболее критичные элементы физическими конструкциями.

Десятый — определить порядок взаимодействия с оперативными службами.

Одиннадцатый — провести тренировки.

Двенадцатый — создать механизм регулярного пересмотра всей системы.

Защита как постоянно работающий цикл

Технологическая гонка между средствами нападения и средствами защиты практически никогда не заканчивается. Появление новой системы обнаружения стимулирует развитие способов её обхода. Повышение эффективности радиоэлектронного воздействия приводит к поиску новых способов навигации.

Поэтому понятие окончательно «защищённого объекта» становится всё менее реалистичным.

Тезис 12. Защита инфраструктуры — не оборудование, которое однажды приобрели и установили, а непрерывный цикл: оценка угроз → проектирование → обнаружение → реагирование → анализ инцидентов → модернизация.

Именно этот принцип должен определять эксплуатацию системы.

После каждого серьёзного изменения внешней среды — появления нового типа аппаратов, изменения тактики применения, реконструкции предприятия или появления нового критического оборудования — модель угроз необходимо пересматривать.

Почему стопроцентной защиты не существует

Любая техническая система имеет пределы. У радиолокации существуют ограничения по рельефу и характеристикам цели. Радиочастотное обнаружение зависит от наличия радиоизлучения. Оптика зависит от условий наблюдения. Активное воздействие имеет технические и правовые ограничения.

Поэтому задача инженера заключается не в достижении абстрактных ста процентов, а в повышении устойчивости объекта.

Нужно сделать так, чтобы единичный отказ не приводил к катастрофическому результату.

Если не сработал один датчик, цель должен увидеть другой.

Если не удалось нейтрализовать аппарат, должна сработать физическая защита.

Если оборудование повреждено, технологический процесс должен иметь резервирование.

Если происшествие всё же произошло, система должна помочь локализовать последствия и быстро восстановить работу.

Так возникает принципиально новая модель безопасности: объект не просто пытается предотвратить каждую атаку — он проектируется таким образом, чтобы сохранять работоспособность даже при неблагоприятном сценарии.

Определения, факты, даты, характеристики и цифры

Беспилотный аппарат — техническое средство, функционирующее без находящегося на борту человека и управляемое дистанционно либо автоматически.

БПЛА — беспилотный летательный аппарат, одна из разновидностей беспилотных аппаратов.

Модель угроз — систематизированное описание потенциальных способов воздействия на объект, вероятных сценариев, уязвимых элементов и возможных последствий.

Критический элемент — оборудование, сооружение или технологический узел, отказ которого способен привести к существенному нарушению функционирования объекта.

Пассивная защита — физические инженерные средства, выполняющие защитную функцию без необходимости постоянно обнаруживать цель или воздействовать на неё электронным способом.

Защитно-ограждающая конструкция — сооружение, предназначенное для механического ограничения движения или проникновения беспилотного аппарата к защищаемому объекту.

Противоосколочная защита — конструкции и материалы, предназначенные для снижения воздействия высокоскоростных фрагментов и поражающих элементов.

Радиолокационная станция — средство обнаружения и определения параметров объектов посредством излучения радиосигнала и анализа его отражения.

Эффективная площадь рассеяния — характеристика способности объекта отражать электромагнитное излучение в направлении радиолокационного приёмника.

Радиочастотный мониторинг — наблюдение за радиоэфиром с целью выявления характерных сигналов управления, телеметрии и передачи информации.

Акустическое обнаружение — выявление объекта по характерным звуковым сигнатурам.

Оптико-электронная система — комплекс камер видимого и инфракрасного диапазона, используемый для обнаружения и визуального подтверждения цели.

Программно-аппаратный комплекс — система, объединяющая сенсоры, средства обработки информации, программное обеспечение и исполнительные устройства в единый контур управления.

РЭБ — совокупность методов и технических средств радиоэлектронного воздействия на системы связи, управления и навигации.

Оповещение — передача персоналу и посетителям объекта заранее определённой информации и инструкций при возникновении угрозы.

Эшелонированная защита — построение нескольких последовательных рубежей безопасности, частично дублирующих функции друг друга.

К важным количественным характеристикам систем защиты относятся:

• дальность первоначального обнаружения;
• минимальная высота контролируемой цели;
• сектор наблюдения;
• время классификации;
• скорость передачи тревожного сообщения;
• время перемещения персонала в защищённые зоны;
• расчётная масса беспилотного аппарата;
• скорость его движения;
• кинетическая энергия воздействия;
• допустимая нагрузка защитной конструкции;
• стойкость к осколочному воздействию;
• время восстановления повреждённого рубежа.

Для инженерных защитных конструкций применяется свод правил СП 542.1325800.2024, посвящённый защитным ограждающим конструкциям от БПЛА. При расчёте таких систем учитываются классы целей и их масса.

В практических классификациях рассматриваются в том числе аппараты массой до 250 кг; для более тяжёлых воздушных целей задачи защиты переходят в другую категорию средств.

Для некоторых радиочастотных систем диапазон контроля может простираться приблизительно от 30 МГц до 6 ГГц, что демонстрирует широту спектра, который приходится анализировать современным комплексам обнаружения.

Отдельные коммерческие радиочастотные комплексы работают в диапазоне порядка 300–7200 МГц и заявляют обнаружение отдельных типов целей примерно до 1 км. Эти цифры не являются универсальными: реальная дальность существенно зависит от типа аппарата, мощности его передатчика, условий распространения сигнала и характеристик окружающей среды.

Оптико-электронные комплексы могут заявлять дальности обнаружения в несколько километров — например, порядка 5 км днём и 3 км ночью для определённых конфигураций. Реальный показатель определяется размером и контрастностью цели, погодой, фоном и качеством оптики.

Для отдельных радиолокационных систем дальность обнаружения различных классов беспилотников может исчисляться десятками километров, однако крупный аппарат самолётного типа и небольшой квадрокоптер являются принципиально разными радиолокационными целями.

В системах пассивной защиты ориентировочная стоимость отдельных решений может составлять порядка 5–40 тысяч рублей за кубический метр защищаемого объёма в зависимости от конструкции, рельефа и условий монтажа. Специализированные противоосколочные решения способны стоить значительно дороже.

Смысл этих характеристик состоит не в поиске одной максимальной цифры. Дальность радара, прочность сетки или диапазон радиодетектора сами по себе ещё не создают безопасность. Реальная эффективность возникает только тогда, когда все элементы объединены общей логикой.

В конечном счёте современную защиту инфраструктуры можно выразить одной формулой:

увидеть раньше → понять быстрее → предупредить людей → не допустить поражения → сохранить критические функции → восстановиться → адаптироваться к следующей угрозе.

Именно такая многоуровневая архитектура превращает отдельные технические средства в полноценную систему устойчивости инфраструктуры.
