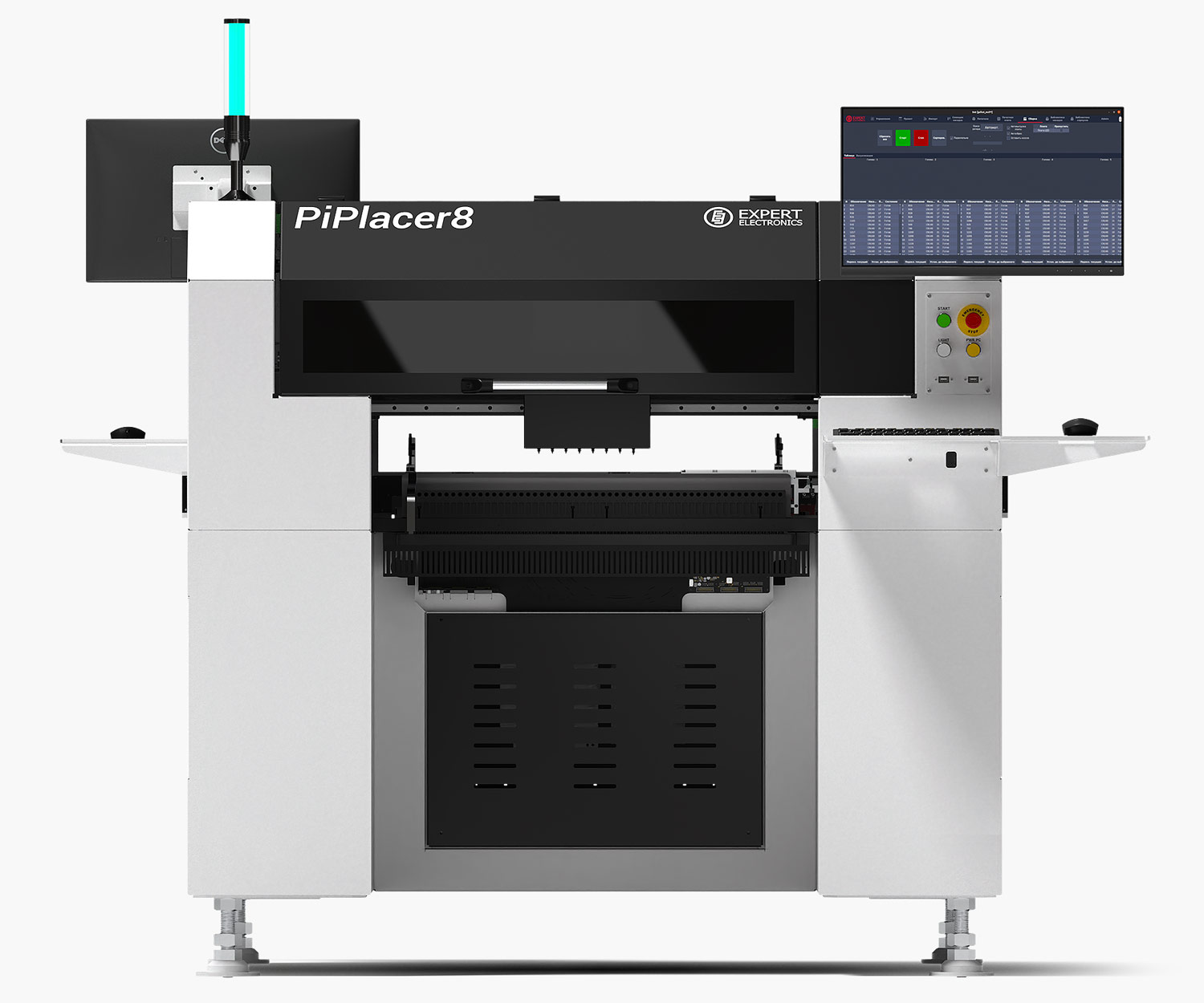

PiPlacer8: Автоустановщик SMD-компонентов
Устройство PiPlacer8 представляет собой современную альтернативу зарубежным моделям SMT-оборудования, таким как Fritsch 620 (Германия), Hanwha SM481 (Южная Корея) и EUROPLACER IINEO II (Франция).
PiPlacer8 — первый российский автоматический установщик SMD-компонентов, предназначенный для сборки электронных изделий средними партиями. Его уникальность заключается в инновационном ПО PiPlacer8, которое предоставляет интуитивный интерфейс с функцией дополненной реальности для настройки проектов сборки печатных плат, а также обеспечивает интеграцию с российскими и международными MES/ERP-системами, автоматически формируя цифровой паспорт для каждой произведенной платы.
Автоматический установщик SMD-компонентов PiPlacer8 разработан для высокоскоростной серийной сборки печатных плат. Устройство гарантирует точность позиционирования ±35 мкм и производительность до 15 000 компонентов в час, поддерживая работу с широким спектром размеров — от компактных 0201 до крупных компонентов 40×40 мм. Программно-аппаратная система совместима с интерфейсом SMEMA. Конструкция включает 8 независимых насадок и 80 слотов для 8-миллиметровых питателей, а максимальный размер обрабатываемых плат достигает 430×430 мм, что позволяет решать большинство задач современного производства электроники.
Проект, результатом которого стал SMT-установщик PiPlacer8, подчеркивает высокий уровень компетенций отечественного электронного машиностроения, охватывающего все этапы — от создания программного обеспечения до сборки и тестирования оборудования.
В ходе разработки PiPlacer8 получен патент на промышленный образец автоматического установщика SMD-компонентов (№146718). Такие устройства являются ключевым элементом для выпуска современной электроники. PiPlacer8 полностью соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что делает его готовым к применению на предприятиях электронной промышленности.
Установщик успешно прошел тестирование на предприятиях-партнерах, таких как АО «НКБ ВС», АО «ГМЗ «Химмаш», АО НВП «Протек» и ООО «ТРИМБИРТ», где были подтверждены его высокая точность позиционирования и способность эффективно взаимодействовать с компонентами в соответствии с заявленными техническими параметрами.
Оборудование под брендом PiPlacer уже применяется на ведущих российских предприятиях, включая ООО «Резонит», ООО «ВАИС-Техника», ООО «Мехатроника-Томск», АО «НКБ ВС» и ООО «Зенит».
Компания-разработчик PiPlacer8, ООО «Эксперт Групп», активно сотрудничает с Инженерно-технологической академией ЮФУ и Таганрогским технологическим институтом, что способствует не только непрерывному совершенствованию оборудования для электронного машиностроения, но и подготовке квалифицированных специалистов для российской электронной промышленности.
Технические характеристики
- Независимых установочных головок: 8 шт.
- Питателей 8 мм: 110 шт. типа Fuji NXT (опционально: 90 шт. типа Yamaha CL)
- Производительность, компонентов в час: 12500 шт. с опцией серводвигателей по оси Z (10000 шт. с шаговыми двигателями по оси Z) (8000 шт. с питателями Yamaha CL)
- Управляется программой PiPlacer собственной разработки
- Линейная точность установки: ±35 мкм
- Компоненты: 0201...40x40 мм
- Максимальный размер ПП: 430х350 мм
- Трехзоновый конвейер и SMEMA интерфейс для установки в линию
- Встроенный ПК на ОС Linux и два рабочих места
- Модуль для автоматической смены насадок (19 отсеков для малых насадок, 2 для средних и 1 отсек для большой насадки)
- Габариты ДШВ: 1505x1520x1480 мм
- Вес: 1390 кг
