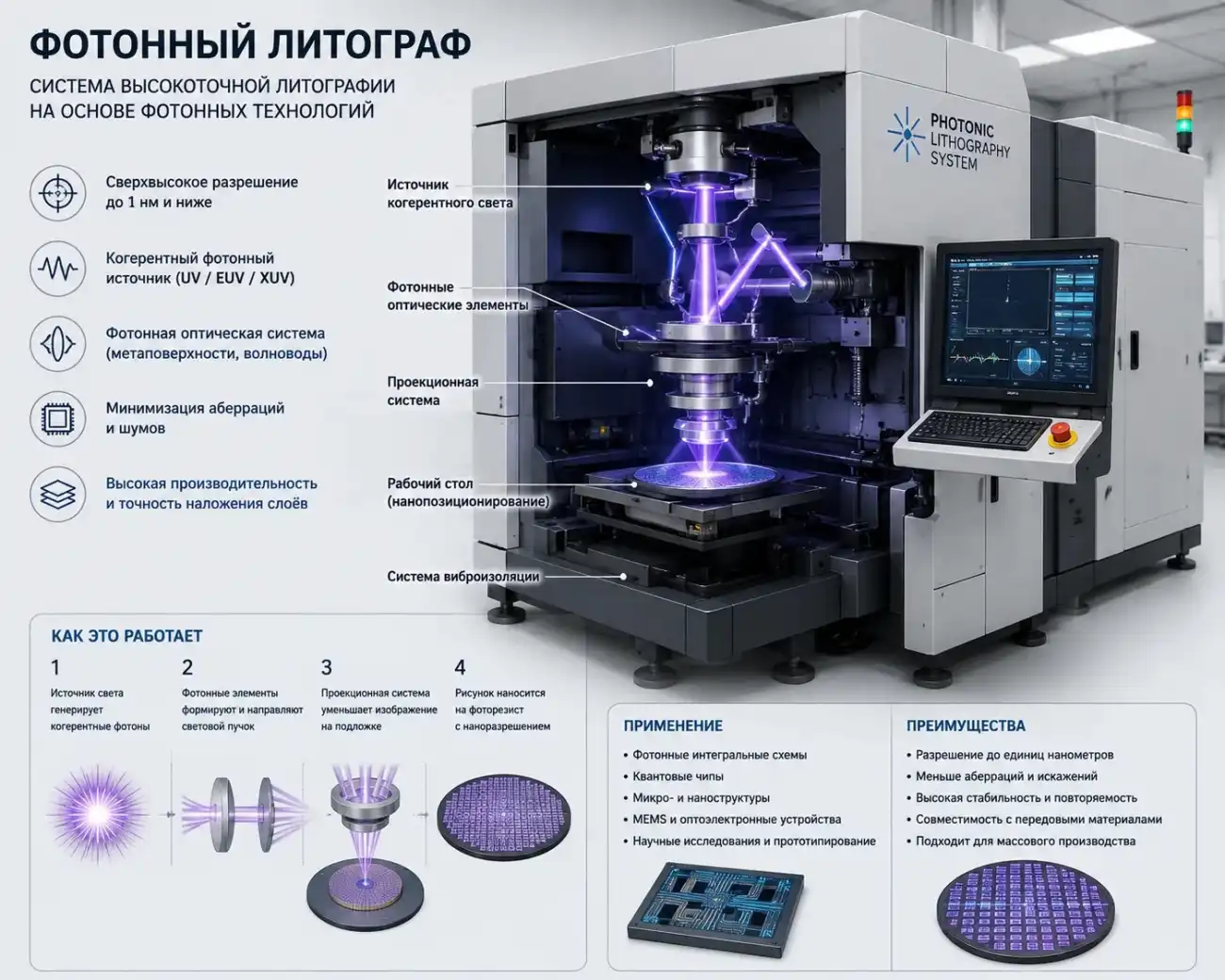

Фотонные чипы: Литографы не нужны

Современная электроника задыхается от тепла. Каждый новый транзистор на процессоре выделяет всё больше энергии, а вентиляторы в дата-центрах уже не справляются. Проблема нагрева стала главным тормозом для развития вычислительной техники.

Выход предлагает интегральная фотоника — технология, где вместо электронов используются фотоны. Частицы света летят быстрее, почти не греют материал и могут идти параллельно по одному каналу. Это не просто улучшение, а смена физической парадигмы.

Тезис 1. Фотонные чипы используют свет вместо электричества — это даёт радикально более высокую скорость, низкое тепловыделение и естественный параллелизм.

Почему технология созрела именно в 2026 году? Потому что сразу несколько компаний — от китайского стартапа Prinano до немецкой Q.ANT — перешли от лабораторных прототипов к коммерческому производству. Санкции против ASML подстегнули поиск обходных путей, а наноимпринтная литография оказалась рабочим инструментом.

Миф или реальность: производство без литографов

В июне 2026 года китайский стартап Prinano совместно с Shenzhen Litra Technology изготовил 8-дюймовые пластины с фотонными чипами, полностью отказавшись от глубокой ультрафиолетовой литографии (DUV). Вместо этого использовалась вакуумная наноимпринтная система PL-AS с воздушной подушкой.

Как это работает? В традиционной литографии рисунок проецируется на пластину через сложную оптику. При наноимпринте специальный штамп физически вдавливает наноструктуры в слой резиста — по сути, штампует чипы. Никаких дорогостоящих источников света и линз.

Тезис 2. В 2026 году китайский стартап Prinano впервые выпустил фотонные чипы без DUV-литографии — методом наноимпринтинга (физическое вдавливание шаблона).

Это плохая новость для нидерландской ASML, которая контролирует 90% мирового рынка литографов. Америка запретила ASML не только поставлять новое оборудование в Китай, но и ремонтировать уже поставленное. Prinano демонстрирует, что монополия ASML может быть обойдена в сегменте фотонных чипов.

Что такое фотонный чип и с чем его едят

Фотонный чип — это интегральная схема, где сигналы передаются и обрабатываются в виде света. Внутри такого чипа нет металлических дорожек для электронов, вместо них — волноводы из кремния или нитрида кремния, по которым бегут фотоны.

Ключевые элементы фотонного чипа

• Волноводы — направляют свет.
• Модуляторы — кодируют информацию в световой пучок.
• Кольцевые резонаторы — фильтруют нужные длины волн.
• Фотодетекторы — преобразуют свет обратно в электричество.

Тезис 3. Наноимпринтная литография снижает себестоимость примерно в 10 раз по сравнению с традиционным DUV-оборудованием, но пока не годится для массового выпуска логических чипов.

Где это применяется уже сегодня? В волоконно-оптической связи, дата-центрах (трансиверы 400G/800G), лидарах для беспилотников, датчиках вибрации и температуры, а также в квантовой криптографии. Это не футуризм, а работающие коммерческие продукты.

Сравнение подходов: электроны против фотонов

У каждого подхода — своя физика. Электроны при движении сталкиваются с атомами, выделяют тепло и теряют энергию. Фотоны почти не взаимодействуют друг с другом и с материалом волновода, если правильно подобрать длину волны.

Плюсы фотонов перед электронами

• Скорость — свет быстрее электрического сигнала.
• Тепловыделение — почти отсутствует нагрев волновода.
• Параллелизм — мультиплексирование по длине волны (десятки каналов одновременно).
• Энергоэффективность — выигрыш в 10–100 раз на задачах ИИ.

Где фотоника пока проигрывает:

• Нет хорошей оптической памяти.
• Аналоговый сигнал накапливает шум.
• Точность ниже, чем у цифровой электроники.

Тезис 4. Главное ограничение фотоники сегодня — отсутствие оптической памяти; все реальные системы остаются гибридными (оптика + электроника).

Поэтому все современные фотонные чипы — гибридные. Фотоника берёт на себя тяжёлую математику (матричные умножения для нейросетей), а электроника — управление, ветвления и хранение.

Кто есть кто на рынке фотонных вычислений

Рынок фотоники в 2026 году уже не пустой. Несколько компаний предлагают реальное железо, а не только презентации.

Lightmatter (Бостон) — выпускает Passage M1000, 3D-фотонный интерпосер с пропускной способностью 114 Тбит/с и плотностью 1,4 Тбит/с на квадратный миллиметр. Компания сотрудничает с TSMC, Cadence и Synopsys.

Q.ANT (Штутгарт) — уже продаёт NPU 2 на тонкоплёночном ниобате лития (TFLN). Это полноценный фотонный ускоритель по PCIe, который можно поставить в обычный сервер. Доступен 19" сервер NPS 2. Энергоэффективность — до 50× на AI-задачах.

Тезис 5. Уже существуют коммерческие фотонные ускорители — Q.ANT продаёт сервер NPU 2 через PCIe, Lightmatter поставляет 3D-фотонные интерпосеры.

Neurophos (Атланта) — в январе 2026 закрыли раунд на 110 миллионов долларов. Их метаматериальные модуляторы позволяют делать оптические транзисторы размером в десятки нанометров.

Akhetonics (Мюнхен) — строит полностью оптический универсальный процессор на архитектуре SUBLEQ. В 2024–2025 годах они запустили playable Doom на C++-эмуляции своего чипа. Прототип ожидается в 2026 году.

Китайские игроки — Prinano и Shenzhen Litra Technology. Они сфокусированы на фотонных чипах для оптоволокна и лидаров, используя наноимпринтную литографию.

Российский след: кто делает фотонику в РФ

Россия не остаётся в стороне. Команда научно-образовательного центра «Функциональные микро/наносистемы» (МГТУ им. Баумана + ВНИИ автоматики) разработала волноводы из нитрида кремния с рекордно низкими потерями.

Характеристики российской разработки

• Минимальный размер структур — 50 нм.
• Потери сигнала — не более 5 дБ/м (в несколько раз лучше мировых лидеров).
• Шероховатость поверхности и краёв — не выше 1 нм.

Тезис 6. Россия тоже развивает фотонику — МГТУ им. Баумана создал волноводы из нитрида кремния с потерями <5 дБ/м (в разы лучше мировых аналогов).

В Сколтехе запускается первый в России MPW-сервис (Multi-Project Wafer) — контрактное производство фотонных интегральных схем на платформе «кремний-на-изоляторе». Это позволяет разным заказчикам делить стоимость одной пластины, снижая порог входа.

Проблемы в России

• Разрыв между заказчиками и производственными площадками.
• Производители не владеют нужными технологиями под конкретные изделия.
• Заказчики не хотят инвестировать в базовые технологии.

Почему наноимпринтная литография — не панацея

Наноимпринт звучит как мечта: дёшево, без сложной оптики, можно штамповать чипы как газеты. Но у метода есть серьёзные недостатки, которые мешали ему десятилетиями.

Минусы NIL

• Быстрый износ шаблонов (штампа).
• Высокая плотность дефектов — одна пылинка портит целый участок.
• Низкая производительность по сравнению с DUV/EUV.
• Проблемы с выходом годных кристаллов при масштабировании.

Тезис 7. ASML теряет монополию не на CPU, а на сегмент фотонных чипов — что особенно важно для Китая в условиях санкций на DUV/EUV.

Prinano работала над NIL с 2017 года и к 2026-му заявляет, что решила многие проблемы: контроль давления на уровне пластины, двухслойные материалы, запатентованные процессы. Но независимых подтверждений пока нет.

Почему NIL подходит для фотонных, но не для логических чипов? Фотонные схемы состоят из повторяющихся структур — волноводов, решёток, резонаторов. Им не нужна такая же точность и плотность, как у транзисторов на 3 нм.

Главные технологические барьеры

Несмотря на прорывы, фотоника упирается в четыре стены. Пока они не будут сняты, говорить о полноценной замене классических процессоров рано.

1. Оптическая память. Фотоны отлично летают и считают, но хранить информацию не умеют. Экспериментальные оптические SRAM и DRAM — либо слишком большие, либо дорогие, либо энергозависимые.

2. Шум и точность. В аналоговой фотонике сигнал постепенно «размывается» — один фотон потерялся, другой рассеялся. Для AI-инференса 8 бит терпимо, для научных расчётов — нет.

Тезис 8. Фотонные чипы уже применяются в оптоволоконной связи, дата-центрах, лидарах и сенсорах — это не футуризм, а текущий рынок.

3. Экосистема. Где компилятор для оптических вентилей? Отладчик, который покажет ослабление сигнала в волноводе? Операционная система, планирующая задачи между электроникой и оптикой? Всё это на уровне «напишем сами под прототип».

4. Производство. TSMC, GlobalFoundries и Intel только в 2025–2026 годах разогнали линии кремниевой фотоники (SiPho) на 300-мм пластинах. Это требует других компетенций, чем печать транзисторов.

Геополитика и санкции

ASML — нидерландская компания, контролирующая 90% мирового рынка литографов. Её оборудование стоит сотни миллионов долларов и находится почти на каждом полупроводниковом заводе. Но США диктуют ASML условия: запрещены поставки в Китай и даже ремонт уже проданных машин.

Это бьёт по китайской индустрии, но подстёгивает поиск альтернатив. Prinano — прямой ответ на санкции. Если наноимпринт позволит Китаю выпускать хотя бы фотонные чипы для своей оптоволоконной связи и лидаров, зависимость от ASML снизится.

Что теряет Запад? Контроль над технологией. Что выигрывает? Ускорение инноваций за счёт конкуренции. История с санкциями против ASML напоминает попытки запретить математику — запретить можно поставки, но не физику.

Тезис 9. Полностью оптический универсальный процессор (all-optical CPU) возможен не раньше 2030–2035 годов — при условии решения проблем памяти и шумов.

Экономика фотонных чипов

Экономические выгоды фотоники впечатляют. Принцип тот же: меньше энергии — больше вычислений на ту же площадь и бюджет.

Цифры экономики

• Снижение себестоимости наноимпринта — примерно 10% от затрат на DUV.
• Энергоэффективность гибридных фотонных ускорителей — в 10–50 раз выше, чем у электронных аналогов на матричных операциях.
• Для дата-центров только переход на CPO (Co-Packaged Optics) даёт снижение энергопотребления на 30–40%.

По данным отчётов Yole Développement и IDTechEx, рынок кремниевой фотоники вырастет с нескольких миллиардов долларов в 2025 году до десятков миллиардов к 2030 году. Основной драйвер — искусственный интеллект и обучение больших моделей, где фотонные ускорители могут остановить экспоненциальный рост энергозатрат.

Прогнозы и дорожная карта до 2035 года

Технология не стоит на месте. Эксперты и сами компании рисуют вполне конкретную дорожную карту.

2026–2027 годы:

• CPO становится де-факто стандартом в топовых AI-системах NVIDIA, AMD, Broadcom.
• Первые тысячи фотонных ускорителей (Q.ANT, Lightmatter, Neurophos) работают в продакшен-кластерах.
• Энергоэффективность дата-центров вырастает на 30–40% только за счёт интерконнектов.

Тезис 10. Для разработчиков уже появляются первые SDK и симуляторы — PhotonicAI, OpenLight, инструменты от Q.ANT и Akhetonics.

2028–2030 годы:

• Гибридные системы: фотоника делает 80–90% тяжёлой работы (матрицы, свёртки, физические симуляции).
• Появляются первые «световые» суперкомпьютеры, где стойка потребляет в 3–5 раз меньше электричества.
• Стоимость обучения больших языковых моделей перестаёт расти экспоненциально.

2030–2035 годы (оптимистичный сценарий):

• Решается проблема оптической памяти.
• Доведена до ума цифровая фотоника.
• Появляются all-optical CPU общего назначения, на которых можно запустить любую программу.

Заключение

На Хабре о фотонных чипах пишут редко. Кажется, что это тема для физиков, а не для программистов. Но это ошибка. Фотонные чипы меняют нижний уровень всей вычислительной пирамиды — от дата-центров до смартфонов.

Тезис 11. В России запускается первый MPW-сервис (контрактное производство) фотонных чипов на платформе «кремний-на-изоляторе» — в Сколтехе, 2026 год.

Что это значит для обычного пользователя? Смартфоны, которые работают неделю без подзарядки. Ноутбуки без вентиляторов и с производительностью сегодняшних серверов. AR-очки, которые не греют лицо и работают весь день.

Тезис 12. Фотоника — это не замена микроэлектроники, а надстройка; вместе они дадут новый виток закона Мура и радикальное снижение энергопотребления.

Фотоника не убьёт классические процессоры. Но она возьмёт на себя самую энергоёмкую часть вычислений. Вместе электроны и фотоны продлят жизнь закону Мура ещё на десятилетие. И это произойдёт не через 20 лет — первые коммерческие системы уже работают в 2026 году.

Света вам в мониторах и меньше тепла в серверных.

Определения

Фотонный чип (фотонная интегральная схема) — устройство, в котором сигналы передаются и обрабатываются в виде света (фотонов) вместо электрического тока.

Наноимпринтная литография (NIL) — метод переноса наноструктуры на подложку путём физического вдавливания шаблона (штампа) в слой резиста.

DUV-литография — технология производства чипов с использованием глубокого ультрафиолета (длина волны ~193 нм).

EUV-литография — экстремальная ультрафиолетовая литография (13,5 нм), используется для самых тонких техпроцессов.

CPO (Co-Packaged Optics) — технология совместной упаковки оптических и электронных компонентов (например, лазеров и коммутаторов) в одном корпусе.

MPW (Multi-Project Wafer) — контрактное производство, при котором на одной пластине изготавливаются схемы разных заказчиков, делящих затраты.

SiPho (Silicon Photonics) — кремниевая фотоника, платформа для создания фотонных чипов на стандартных кремниевых подложках.

Волновод — канал, направляющий свет в фотонном чипе.

Модулятор — устройство, изменяющее свойства света (амплитуду, фазу) для кодирования информации.

Ключевые факты

• Prinano впервые выпустила фотонные чипы на 8-дюймовых пластинах без DUV-литографии в июне 2026 года.
• ASML занимает около 90% мирового рынка литографов.
• США запретили ASML поставлять и ремонтировать оборудование в Китае.
• Наноимпринтная литография (NIL) существовала десятилетиями, но не использовалась в промышленности из-за дефектов и износа шаблонов.
• Lightmatter Passage M1000 уже тестируют гиперскейлеры.
• Q.ANT NPU 2 поставляется клиентам с первой половины 2026 года.
• Akhetonics запустила Doom на эмуляции своего фотонного процессора в 2024–2025 годах.
• Neurophos привлёк $110 млн в январе 2026 года.
• В Сколтехе запущен первый в России MPW-сервис фотонных чипов в 2026 году.

Даты

Характеристики

Prinano (NIL):

• Минимальный размер элементов: менее 10 нм
• Размер пластин: 8 дюймов
• Снижение себестоимости: ~10 раз по сравнению с DUV

МГТУ им. Баумана (волноводы из нитрида кремния):

• Минимальный размер структур: 50 нм
• Потери: не более 5 дБ/м
• Шероховатость: не выше 1 нм

Lightmatter Passage M1000:

• Пропускная способность: 114 Тбит/с
• Плотность: 1,4 Тбит/с на мм²

Q.ANT NPU 2:

• Энергоэффективность: до 50× на AI/HPC
• Интерфейс: PCIe
• Форм-фактор: 19" сервер

Neurophos:

• Частота модуляторов: 56 ГГц
• Планируемая матрица: 1000×1000

Цифры

• 10 раз — снижение себестоимости наноимпринта против DUV
• 90% — доля ASML на рынке литографов
• 8 дюймов — размер пластин Prinano
• 10 нм — минимальный размер элементов Prinano
• 50 нм — размер структур в разработке МГТУ
• 5 дБ/м — потери в российских волноводах
• 1 нм — шероховатость в российских волноводах
• 114 Тбит/с — пропускная способность Lightmatter
• 1,4 Тбит/с/мм² — плотность Lightmatter
• 110 млн $ — инвестиции Neurophos (январь 2026)
• 56 ГГц — частота модуляторов Neurophos
• 30–40% — ожидаемое снижение энергопотребления дата-центров за счёт CPO
• 50× — максимальная энергоэффективность Q.ANT
• 10–100× — типичный выигрыш фотоники на матричных операциях
