Фотограмметрия: Основы и применение

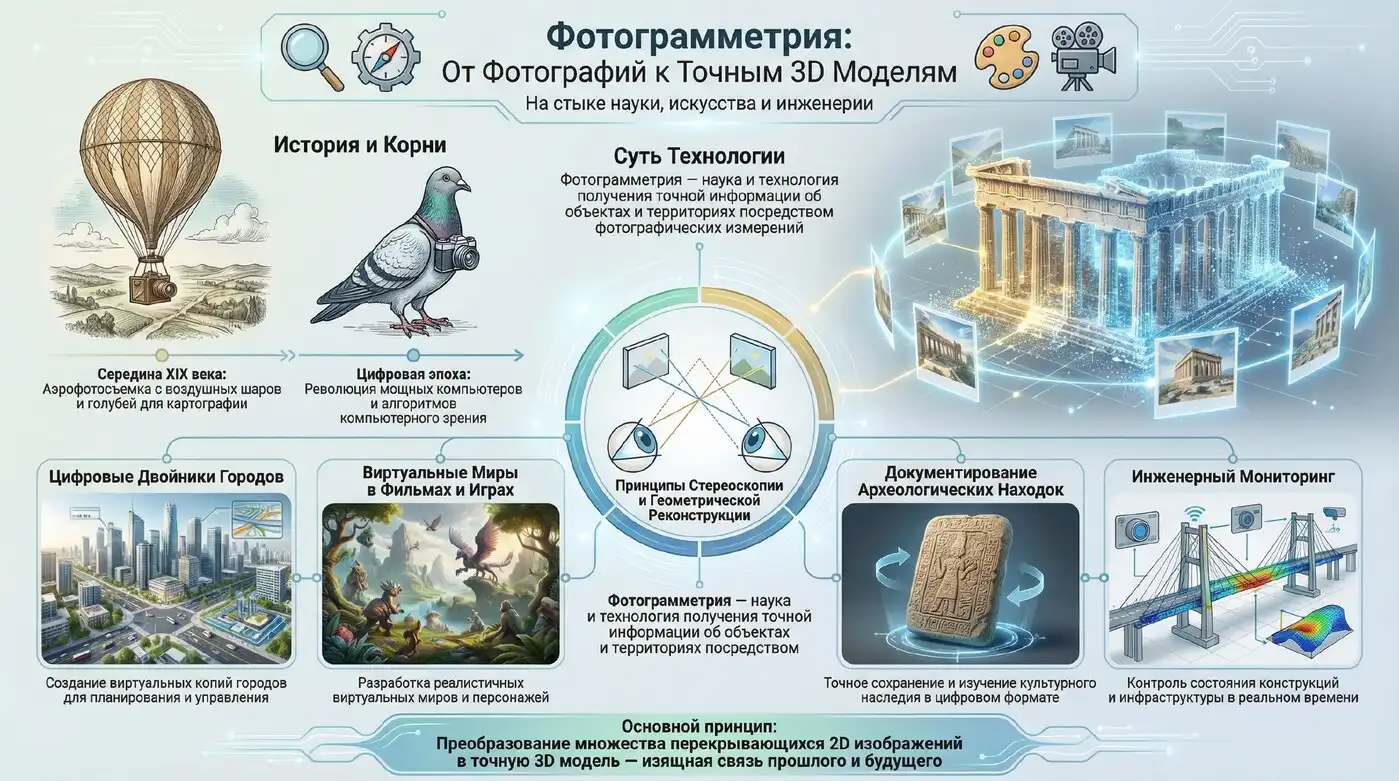

Фотограмметрия - одна из ключевых технологий на стыке науки, искусства и инженерии. По своей сути, фотограмметрия — это научно-техническая дисциплина, занимающаяся определением формы, размеров, пространственного положения и характеристик объектов по их фотоснимкам. Её корни уходят в середину XIX века, когда для картографических целей начали использовать аэрофотосъёмку с воздушных шаров и голубей. Однако настоящая революция произошла с приходом цифровой эпохи, мощных компьютеров и алгоритмов компьютерного зрения, превративших сложнейший ручной процесс в доступный и автоматизированный.

Тезис 1: Суть технологии: Фотограмметрия – это наука и технология получения точной информации об объектах и территориях путем измерений на фотоснимках, основанная на принципах стереоскопии и геометрической реконструкции.

Сегодня фотограмметрия лежит в основе создания цифровых двойников городов, виртуальных миров в кино и играх, документации археологических находок и инженерного мониторинга. Её основной принцип, связывающий прошлое и будущее, удивительно элегантен: превращение множества перекрывающихся двумерных изображений в точную трёхмерную модель.

Научные основы фотограмметрии

В основе метода лежит фундаментальный принцип человеческого зрения — стереоскопическое восприятие. Наш мозг, получая два slightly different изображения от каждого глаза, вычисляет глубину сцены. Фотограмметрия делает то же самое, но с математической точностью. Этот феномен, называемый параллаксом, позволяет рассчитать координаты любой точки, видимой минимум на двух снимках.

Математический аппарат фотограмметрии базируется на коллинеарных уравнениях. Они описывают идеальное условие: лучи света от любой точки объекта, оптический центр объектива и соответствующая точка на снимке лежат на одной прямой. Калибровка камеры позволяет определить её внутренние параметры (фокусное расстояние, дисторсию, координаты главной точки), что критически важно для точности. Процесс сопоставления одинаковых точек на разных изображениях — поиск точек сопряжения — сегодня эффективно решается алгоритмами компьютерного зрения, такими как SIFT или SURF.

Тезис 2: Ключевой принцип: Трехмерная геометрия восстанавливается из множества перекрывающихся 2D-изображений одного объекта, снятых с разных ракурсов.

Классификация фотограмметрии

Метод классифицируется по нескольким ключевым признакам. Наиболее очевидное деление — по положению камеры относительно объекта. Аэрофотограмметрия предполагает съёмку с летательных аппаратов: самолётов, спутников и, что особенно актуально сегодня, беспилотных дронов (БПЛА). Она используется для картографии, мониторинга территорий и крупных объектов. Наземная или близкодействующая (close-range) фотограмметрия применяется для съёмки объектов в непосредственной близости: архитектурных сооружений, промышленных деталей, артефактов.

По степени автоматизации выделяют три исторических этапа: аналоговую (оптико-механическую), аналитическую (с использованием компьютеров для расчётов) и полностью цифровую фотограмметрию, которая доминирует сегодня и работает исключительно с цифровыми изображениями и алгоритмами.

Технологическая цепочка обработки данных (Workflow)

Современный процесс фотограмметрической обработки — это четкий, хотя и требовательный к ресурсам, конвейер.

1. Планирование и съемка. Успех на 80% зависит от качества исходных данных. Планируется маршрут полета дрона или сетка наземных снимков с обязательным перекрытием кадров (обычно 60-80% вдоль маршрута и 40-60% между маршрутами). Для геодезической точности по периметру объекта размещаются контрольные точки (GCP) с известными координатами.

2. Обработка в специализированном ПО. Загруженные снимки проходят несколько этапов:

   • Выравнивание снимков (Alignment): Программа находит общие точки на всех фотографиях, определяет позиции камер в момент съёмки и строит разреженное облако точек.
   • Построение плотного облака (Dense Cloud): На основе разреженного облака алгоритмы реконструируют геометрию поверхности с высокой плотностью, создавая миллионы цветных точек.
   • Генерация полигональной сетки (Mesh): Точки соединяются в единую поверхность, образуя каркас 3D-модели из треугольников.
   • Текстурирование: На полученную сетку автоматически накладываются исходные фотографии, создавая фотореалистичную текстуру без швов и искажений.
   • Создание производных продуктов: На основе модели генерируются ортофотопланы (выпрямленные, приведённые к единому масштабу изображения), цифровые модели рельефа (ЦМР) и цифровые модели местности (ЦММ).

Тезис 3: Основной продукт: Результатом обработки являются не просто изображения, а точные метрические данные: 3D-модели (облака точек, полигональные сетки), ортофотопланы, цифровые модели рельефа и местности.

Необходимое оборудование и ПО

Технологическая доступность — главный драйвер популярности метода. Для съёмки подходит практически любая цифровая камера, включая современные смартфоны. Однако для профессиональных задач используются полнокадровые зеркальные камеры со сменной оптикой. Подлинный прорыв совершили мультироторные дроны, оснащённые высококачественными камерами и системами навигации, в том числе RTK-модулями для сантиметровой точности позиционирования без GCP.

На рынке программного обеспечения представлен ряд мощных решений: Agisoft Metashape (универсальный стандарт), Pix4D (силён в аэрофотограмметрии), RealityCapture (чемпион по скорости). Для энтузиастов существуют открытые решения, такие как Meshroom, использующий фреймворк AliceVision.

Сферы применения фотограмметрии

Тезис 10: Широта применения: От археологии и сохранения культурного наследия до строительства, сельского хозяйства, создания виртуальных миров в кино и играх.

• Геодезия и картография: Классическая сфера. Создание и обновление топографических карт, картографирование труднодоступных районов, подсчёт объёмов грунта.
• Архитектура, строительство и BIM: Обмеры зданий, создание информационных моделей (BIM) существующих объектов, мониторинг хода строительства, контроль деформаций.
• Культурное наследие и археология:Документирование памятников в 3D для реставрации, создания цифровых архивов и виртуальных музеев. Позволяет «сохранить» объект в цифровом виде для потомков.
• Кинематограф и геймдев: Быстрое создание высокодетализированных 3D-ассетов реальных локаций и объектов для использования в фильмах и видеоиграх.
• Промышленность и дизайн:Обратный инжиниринг деталей, контроль качества изделий путём сравнения 3D-модели с эталонной.
• Сельское и лесное хозяйство: Мониторинг состояния посевов с помощью вегетационных индексов, расчёт объёмов запасов древесины, планирование полива.

Преимущества и ограничения метода

Как и любая технология, фотограмметрия имеет свои сильные и слабые стороны.

Преимущества:

• Относительная доступность: Основное оборудование — камера и компьютер.
• Фотореалистичность результата: Модель обладает естественными текстурами и цветами.

Тезис 11: Фотореализм: Главное преимущество – создание визуально достоверных, текстурированных 3D-моделей, максимально похожих на реальные объекты.

• Безопасность и скорость: Облет дроном опасного или крупного объекта происходит быстро и без риска для людей.

Ограничения и проблемы:

• Зависимость от условий: Метод крайне требователен к освещённости и текстуре поверхности.

Тезис 5: Зависимость от условий: Качество результата напрямую зависит от условий съемки: освещенности, текстуры поверхности, правильного перекрытия снимков и геометрии съемочных позиций.

• Проблемы с динамикой: Движущиеся в кадре объекты (люди, машины, ветви деревьев) создают «призрачные» артефакты и помехи.
• Сложности с однородными поверхностями: Гладкие стены, снег, песок — слаботекстурированные области, где алгоритмам не за что «зацепиться», могут реконструироваться с ошибками.
• Высокие вычислительные затраты: Обработка сотен и тысяч снимков в высоком разрешении требует мощных графических процессоров (GPU) и большого объема оперативной памяти.

Фотограмметрия и смежные технологии

Фотограмметрию часто сравнивают и противопоставляют лазерному сканированию (LiDAR). LiDAR активно излучает сигнал (лазерный луч) и измеряет время его возврата, создавая сверхточное по геометрии, но лишённое цветовой информации облако точек. Фотограмметрия — пассивный метод, анализирующий отражённый свет.

Тезис 9: Конкурент и союзник: Фотограмметрия не является полной заменой лазерного сканирования (LiDAR), а часто дополняет его, обеспечивая фотореалистичную текстуру для данных лидара.

На практике технологии всё чаще интегрируются. Например, дроны оснащаются гибридными камерами, содержащими и RGB-сенсор, и лидар. Точная геометрия от LiDAR и фотореалистичная текстура от фотограмметрии вместе создают идеальную цифровую копию.

Перспективы развития связаны с интеграцией искусственного интеллекта для автоматизации рутинных задач (например, фильтрации помех), переходом на облачную обработку данных и центральную ролью в создании комплексных цифровых двойников для умных городов и промышленности.

Тезис 12: Будущее за интеграцией и ИИ: Основные тенденции – слияние с другими технологиями (LiDAR, BIM, ГИС), использование искусственного интеллекта для автоматизации и облачных платформ для обработки, а также создание комплексных цифровых двойников.

Заключение

Фотограмметрия прошла путь от нишевого геодезического инструмента до универсальной технологии цифровизации физического мира. Она воплощает в себе удивительный синтез математики, физики оптики и компьютерной науки. Её демократизация, обусловленная распространением дронов и мощной вычислительной техники, открывает возможности для специалистов самых разных областей: от археолога, сохраняющего древний храм, до инженера, контролирующего гигантскую стройплощадку.

Тезис 6: Революция дронов: Развитие беспилотных летательных аппаратов (БПЛА) сделало технологию доступной, мобильной и экономически эффективной для широкого круга пользователей.

В конечном счете, фотограмметрия — это больше, чем просто инструмент. Это мост между атомами и битами, между реальностью, которую мы можем потрогать, и её вечной, точной и детальной цифровой тенью, открывающей новые пути для познания, сохранения и преобразования нашего мира.
