Цифровая экосистема переработки этансодержащего газа: от моделирования до автоматизации

Переработка этансодержащего газа представляет собой одну из самых сложных технологических цепочек в промышленности. Этот процесс включает в себя подготовку сырья, криогенное извлечение этана, фракционирование ШФЛУ и глубокую нефтехимическую переработку. На каждом из этих этапов инженеры сталкиваются с необходимостью точных расчетов, управления многокомпонентными потоками и обеспечения надежности оборудования.

Современные предприятия не могут функционировать без мощной цифровой поддержки, охватывающей весь жизненный цикл — от концептуального проектирования до вывода производства на оптимальные режимы.

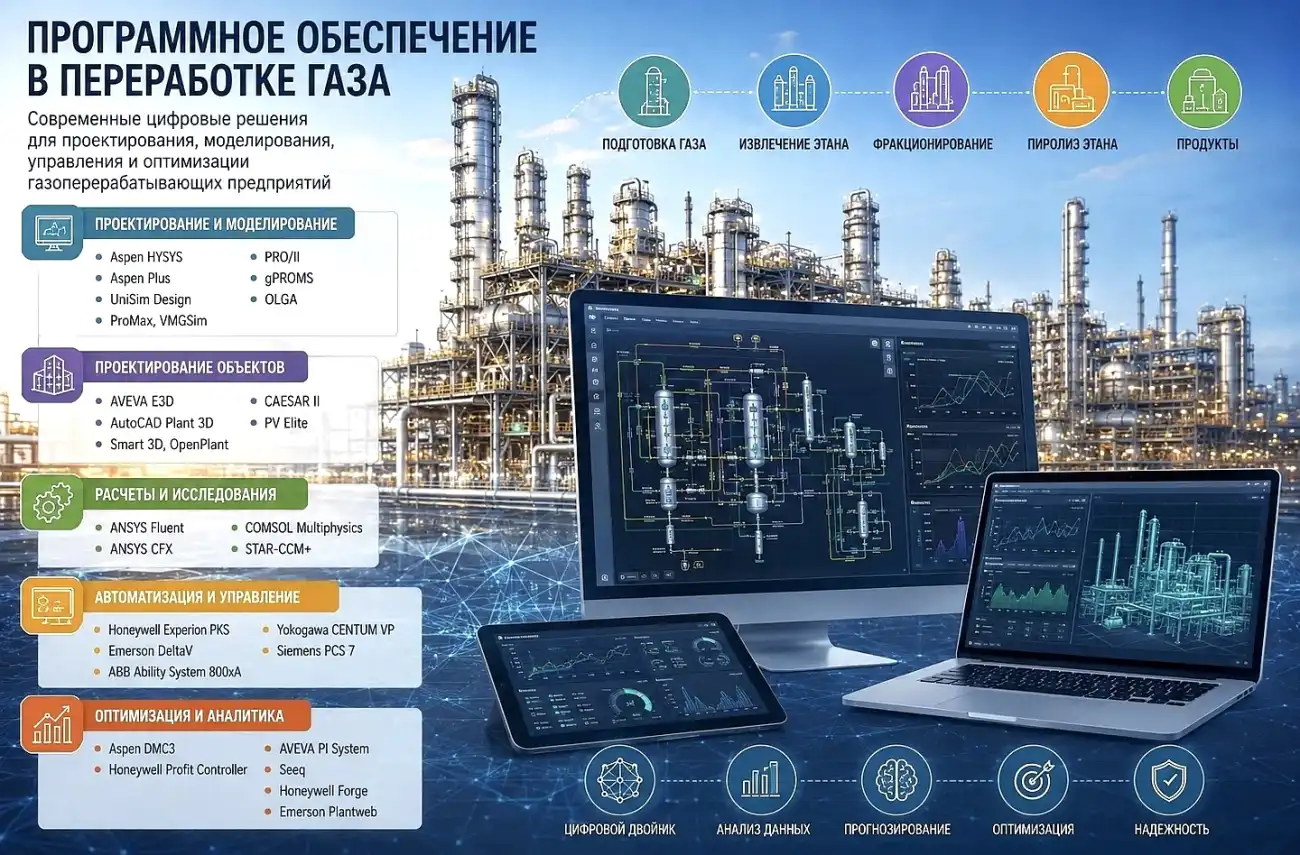

Ниже представлен структурированный обзор программного обеспечения, которое формирует основу инженерной деятельности и операционного управления на газоперерабатывающих заводах.

Современный газоперерабатывающий завод представляет собой единый цифровой организм, где данные из систем моделирования напрямую влияют на настройки управляющих контроллеров.

1. Симуляторы технологических процессов (Steady-State & Dynamic)

Основа любой инженерной работы — это математическое моделирование. Для расчета материальных и тепловых балансов, а также проектирования режимов работы используется специализированное ПО. Эти инструменты позволяют виртуально «прогнать» газ через сепараторы, колонны и теплообменники еще до строительства реального объекта.

1️⃣ Aspen HYSYS: Это наиболее распространенный программный комплекс для моделирования подготовки и переработки природного газа. HYSYS позволяет рассчитывать балансы, моделировать осушку, очистку и криогенное извлечение этана. Благодаря обширной библиотеке термодинамических моделей он обеспечивает высокую точность расчетов углеводородных смесей.

2️⃣ Aspen Plus: В отличие от HYSYS, этот симулятор ориентирован на сложные химико-технологические процессы. Он незаменим при проектировании нефтехимических производств, включая пиролиз этана и синтез этилена, а также для моделирования химических реакций.

3️⃣ Honeywell UniSim Design: Являясь прямой альтернативой HYSYS, UniSim часто применяется в связке с системами автоматизации Honeywell. Он поддерживает моделирование холодильных циклов и работы турбодетандеров, что критично для криогенных установок.

4️⃣ ProMax: Специализированное решение для газовой промышленности. Основная сила ProMax — это моделирование процессов очистки от кислых компонентов (аминовая очистка), осушки и удаления ртути.

5️⃣ VMGSim: Современный симулятор, отличающийся высокой скоростью вычислений. Часто используется для сравнительного анализа различных схем извлечения ШФЛУ и работы ректификационных колонн.

6️⃣ PRO/II: Один из «ветеранов» рынка, который, несмотря на возраст, остается востребованным для моделирования ректификации и теплообмена на крупных предприятиях.

7️⃣ gPROMS: В отличие от стационарных симуляторов, gPROMS предназначен для динамического моделирования. Он позволяет просчитывать переходные режимы, пуски и остановки, что крайне важно для создания цифровых двойников.

8️⃣ OLGA: Это мировой стандарт для моделирования многофазных течений в трубопроводах. OLGA помогает оценивать риски образования гидратов и управлять гидравлическими режимами транспортировки газа.

2. Инструменты проектирования и прочностных расчетов

Когда технологическая схема утверждена, начинается этап физического проектирования. Здесь на сцену выходят CAD-системы и расчетные комплексы, которые превращают схемы в трехмерные модели и чертежи для строителей.

1️⃣ AutoCAD Plant 3D: Используется для создания трехмерных моделей трубопроводов и компоновки технологического оборудования. Автоматически генерирует спецификации и изометрические чертежи.

2️⃣ AVEVA E3D: Одна из самых мощных систем для трехмерного проектирования промышленных объектов. Позволяет проверять коллизии и вести совместную работу над проектом ГПЗ.

3️⃣ Hexagon Smart 3D: Интегрированная платформа для проектирования сложных объектов, поддерживающая автоматическое формирование рабочей документации.

4️⃣ Bentley OpenPlant: Решение для проектирования трубопроводных систем, поддерживающее открытые стандарты обмена данными.

5️⃣ CAESAR II: Это мировой стандарт для расчета прочности трубопроводов. Программа учитывает температурные расширения, давление, вес и сейсмические нагрузки, чтобы предотвратить аварии.

6️⃣ PV Elite: Специализированный софт для проектирования сосудов под давлением, теплообменников и колонн в соответствии со стандартами ASME.

Проектирование современного завода — это совместная работа десятков инженеров, чьи действия синхронизируются через единую среду 3D-моделирования.

3. CFD и физическое моделирование (Вычислительная гидродинамика)

Для анализа работы конкретного узла оборудования (горелки, теплообменника или сепаратора) недостаточно балансовых моделей. Требуется детальное моделирование потоков жидкости и газа.

1️⃣ ANSYS Fluent: Используется для моделирования гидродинамики и теплообмена. Позволяет увидеть движение газа внутри аппаратов и распределение температур.

2️⃣ ANSYS CFX: Применяется для высокоточных расчетов течений в турбомашинах, компрессорах и насосах.

3️⃣ COMSOL Multiphysics: Уникальная платформа, позволяющая моделировать связанные физические процессы (тепло-механика-электричество) при разработке нового оборудования.

4️⃣ STAR-CCM+: Универсальная CFD-платформа для анализа горения и многофазных течений, широко используемая для оптимизации аппаратов.

4. Системы автоматизации (DCS, SCADA, APC)

После строительства ключевую роль играет управление. Оператор управляет процессом через распределенные системы управления (DCS), а эффективность поддерживается системами предиктивного контроля (APC).

1️⃣ DCS (Распределенные системы управления):

• Honeywell Experion PKS — обеспечивает сбор данных, визуализацию и управление исполнительными механизмами. -Emerson DeltaV — популярная система для непрерывных процессов, легко интегрирующаяся с «умными» полевыми приборами.
  • ABB Ability System 800xA — объединяет автоматизацию, управление электроснабжением и безопасность.
  • Yokogawa CENTUM VP — отличается высокой отказоустойчивостью и надежностью.
  • Siemens PCS 7 — интегрированная платформа для автоматизации непрерывных производств.

2️⃣ SCADA и диспетчерские системы:

• AVEVA System Platform — SCADA/MES-платформа для визуализации и сбора данных.
  • Ignition — современная веб-ориентированная SCADA с поддержкой OPC UA.
  • WinCC OA — платформа для диспетчеризации крупных распределенных объектов.

3️⃣ APC (Передовые методы управления):

• Aspen DMC3 — система многомерного прогнозирующего управления для снижения энергопотребления.
  • Honeywell Profit Controller — автоматически корректирует режимы для достижения максимальной экономической эффективности.

Системы APC позволяют автоматически удерживать технологический режим в «золотой середине», вытесняя человека из контура постоянной рутины.

5. Оптимизация, анализ данных и цифровые двойники

Заключительный этап цифровизации — это использование накопленных данных для прогнозирования и повышения эффективности.

1️⃣ Aspen Unified: Платформа для оптимизации производственных цепочек в реальном времени.

2️⃣ AVEVA PI System: Промышленный архив данных, собирающий миллионы измерений для долговременного хранения и анализа.

3️⃣ Seeq: Аналитическая платформа для работы с временными рядами, позволяющая выявлять скрытые закономерности.

4️⃣ Honeywell Forge: Система цифровой трансформации для мониторинга энергопотребления и состояния оборудования.

5️⃣ Emerson Plantweb: IIoT-платформа для прогнозирования отказов и предиктивного обслуживания на основе данных с датчиков.

Заключение

Современная переработка этансодержащего газа немыслима без описанного стека ПО. Каждый продукт решает свою уникальную задачу: от расчета молекулярных потоков в HYSYS до управления задвижками через DeltaV. Вместе эти инструменты формируют единую цифровую экосистему, которая обеспечивает безопасность, энергоэффективность и максимальный выход целевых продуктов (этан, СУГ, этилен, полиэтилен).

Определения

ШФЛУ (Широкая фракция легких углеводородов): Смесь легких углеводородов (этан, пропан, бутаны, пентаны), извлекаемая из природного газа.

СУГ (Сжиженные углеводородные газы): Пропан и бутан, сжижаемые при умеренном давлении для хранения и транспортировки.

Криогенное разделение: Процесс разделения газов при низких температурах (до -100°C), основанный на разнице температур кипения компонентов.

Турбодетандер: Устройство, расширяющее газ с падением давления и температуры, обеспечивая холод для криогенных процессов и генерируя энергию.

DCS (Distributed Control System): Распределенная система управления, автоматизирующая технологический процесс на всем заводе.

SCADA (Supervisory Control And Data Acquisition): Система диспетчерского управления и сбора данных для мониторинга оборудования.

APC (Advanced Process Control): Системы многомерного прогнозирующего управления, выходящие за рамки стандартных ПИД-регуляторов.

CFD (Computational Fluid Dynamics): Вычислительная гидродинамика — метод численного моделирования потоков жидкостей и газов.

Цифровой двойник: Интерактивная виртуальная модель объекта, которая изменяется синхронно с реальным оборудованием на основе данных с датчиков.

Пиролиз этана: Термическое разложение этана (крекинг) в присутствии водяного пара при высоких температурах (850°C+) для получения этилена.
